DALI SENSOR LS/PD LI G2

DALI SENSOR LS/PD LI G2

GTIN: 4062172072069 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

Small housing design
Frames for different mounting types for luminaires
DALI-2 certified
DALI Bus powered (No mains connection necessary)
Multiple sensors connectable to the same DALI line
Presence detection angle adjustable between 40…90° via integrated shutters
Integreatable in light- and building management systems supporting DALI-2 sensors

Toepassingsgebieden

Suitable for indoor applications
Installation in office luminaires
Suitable for floor standing luminaires in combination with an application controller
Ceiling installation via LS/PD CI KIT or LS/PD AP KIT possible

Productkenmerken

Light and presence sensor for luminaire installation
Presence detection via passive IR element
Light sensor operating range: 20…800 lx (measured at sensor)
Mounting height: 2…5 m
Function indicator with two-color LED

Technische uitrusting

Attachable mounting frame for luminaire mounting from inside and outside

ELEKTRISCHE GEGEVENS

Nominale vermogen	0,10 W
Nominale spanning	16 V
Netfrequentie	0 Hz

AFMETINGEN & GEWICHT

Lengte	48,00 mm
Breedte	15,00 mm
Breedte (incl. ronde armaturen)	15.00 mm
Hoogte	17,00 mm
Hoogte (incl. cylin. armaturen)	17.00 mm
Product gewicht	10,00 g

KLEUREN & MATERIALEN

Kleur van het product

Lichtgrijs

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik

-20…+50 °C

MOGELIJKHEDEN

Dimbaar	Nee
Dimmer interface	DALI-2
Maximale inbouwhoogte	5 m
Detectie zone	6 m
Detectie hoek	80 °
Type montage	Verzonken/Inbouwarmatuur
Bereik van de lichtsensor	20…800 lx

CERTIFICATEN & NORMEN

Keurmerken	CE
Veiligheidsklasse	II
Type bescherming	IP20

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	0 mg
Hoeveelheid zeldzame aardmetalen	0 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1)

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4062172072069	Vouwdoos 1	128 mm x 37 mm x 27 mm	49.00 g	0.13 dm³
4062172072076	Verzenddoos 25	223 mm x 197 mm x 179 mm	1131.00 g	7.86 dm³

Gebruiksaanwijzing / veiligheidsinstructies
DALI2 SENSOR LS/PD LI

Conformiteitsverklaringen
DALI SENSOR LS PD LI

PDF (969.63 KB)

EU Data Act
Connected Products and Related Software and Services

PDF (346.28 KB)

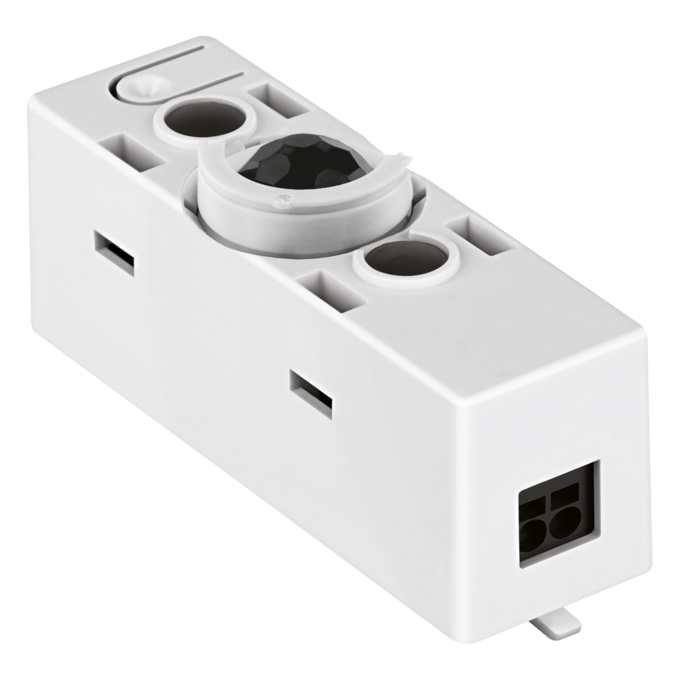

Productafbeelding: witte achtergrond, diagonaal met OSRAM-logo
DALI SENSOR LS/PD LI G2

Productafbeelding: witte achtergrond, diagonaal
DALI SENSOR LS/PD LI G2

Productlijntekening met letters
DALI SENSOR LS/PD LI G2

Productlijntekening met cijfers
DALI SENSOR LS/PD LI G2

Product lijntekening, voorzijde, geen afmetingen
332604_DALIeco Sensor LI

Productlijntekening - technisch
DALI SENSOR LS PD LI G2 2PDF 110820

PDF (369.92 KB)

Catalogusinfo 1

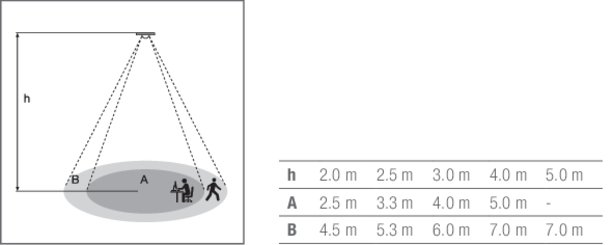

Vivares sensor table
