CV Dimmers with 1…10 V

OT DIM

GTIN: 4050300943459 Onverpakt / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen
  • 1…10 V control port basic isolated
Toepassingsgebieden
  • Suitable for indoor SELV installations
Productkenmerken
  • Intelligent analog dimmer (1…10 V) with constant output voltage
  • Dimming range: 0…100 %
  • Cable clamp housing for independent mounting
  • Device fits also for special applications where dimming below 1 % is required
ELEKTRISCHE GEGEVENS
Nominale vermogen 144,00 W
Nominale uitgangsvermogen 120 W
Nominale spanning 10…24 V
Nominale uitgangsspanning 10,5…24 V
Ingangsspanning AC 10,5…24 V 1)
Gelijkspanning 10,5…24 V
Nominale stroom 5 A
Netfrequentie 0 Hz
E-VSA eficiëntie 96 %
Apparaat verliezen 4 W 2)
Galvanische scheiding SELV-equivalent
Werk frequentie 135 Hz
Stand-by verliezen < 0.5 W
1) VDC
2) Maximaal
AFMETINGEN & GEWICHT
Lengte 172,00 mm
Montage gat afstand, lengte 164,0 mm
Breedte 42,00 mm
Breedte (incl. ronde armaturen) 42.00 mm
Hoogte 20,00 mm
Hoogte (incl. cylin. armaturen) 20.00 mm
Draaddiameter aan ingang 0.5…1.5 mm²
Draaddiameter aan uitgang 0.5…1.5 mm²
Striplengte primair 10 mm
Booglengte 10 mm
Product gewicht 81,00 g
KLEUREN & MATERIALEN
Kleur van het product Wit
Behuizingsmateriaal Plastic
Body materiaal Plastic
TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN
Omgevingstemperatuur bereik -20…+50 °C
Maximumtemperatuur op Tc-testpunt 70 °C
Max. behuizing temperatuur bij defect 100 °C
Toegestane relatieve luchtvochtigheid 5…85 % 1)
1) Maximaal 56 dagen/jaar op 85%
Levensduur
Levensduur E-VSA 50000 h
AANVULLENDE PRODUCTGEGEVENS
Ingekapseld Nee
Aantal stuuruitgangen 1
MOGELIJKHEDEN
Dimbaar Ja
Dimmer interface 1...10 V
Dimbereik 0…100 %
Oververhittingsbeveiliging Automatisch zelfherstellend
Overbelastingsbeveiliging Automatisch zelfherstellend
Kortsluitingsbeveiliging Automatisch zelfherstellend 1)
Bstand tegen overbelasting Ja
Geschikt armaturen met veiligheidsklasse II
Type aansluiting, outputzijde Schroefterminal
Type montage Inbouwarmatuur/Verzonken
1) In combinatie met OPTOTRONIC voeding
CERTIFICATEN & NORMEN
Keurmerken CE, UR, VDE, VDE-EMC
Normen Volgens DIN VDE 0875/CISPR 15/EN 55015, Volgens EN 55015, Volgens EN 61547, Volgens EN 61046, Volgens IEC 61347-2-2, Volgens UL 508
Veiligheidsklasse III
Type bescherming IP20
LOGISTIEKE GEGEVENS
Opslagtemperatuur -25…85 °C
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen 0 mg
Hoeveelheid zeldzame aardmetalen 0 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4050300943459 Onverpakt
1		 171 mm x 21 mm x 43 mm 81.00 g 0.15 dm³
4050300943466 Verzenddoos
20		 355 mm x 78 mm x 225 mm 1654.20 g 6.23 dm³
Conformiteitsverklaringen
334844_Declaration of conformity – OT Dimmer – OT Sequencer
PDF (587.34 KB)
Certificaten
729533_Certificate OT DIM 10-24
PDF (671.03 KB)
PRODUCTINFORMATIEBLAD
313229_ADDON TECHNICAL INFORMATION OT DIM VS20 OSRAM (GB)
PDF (97.64 KB)

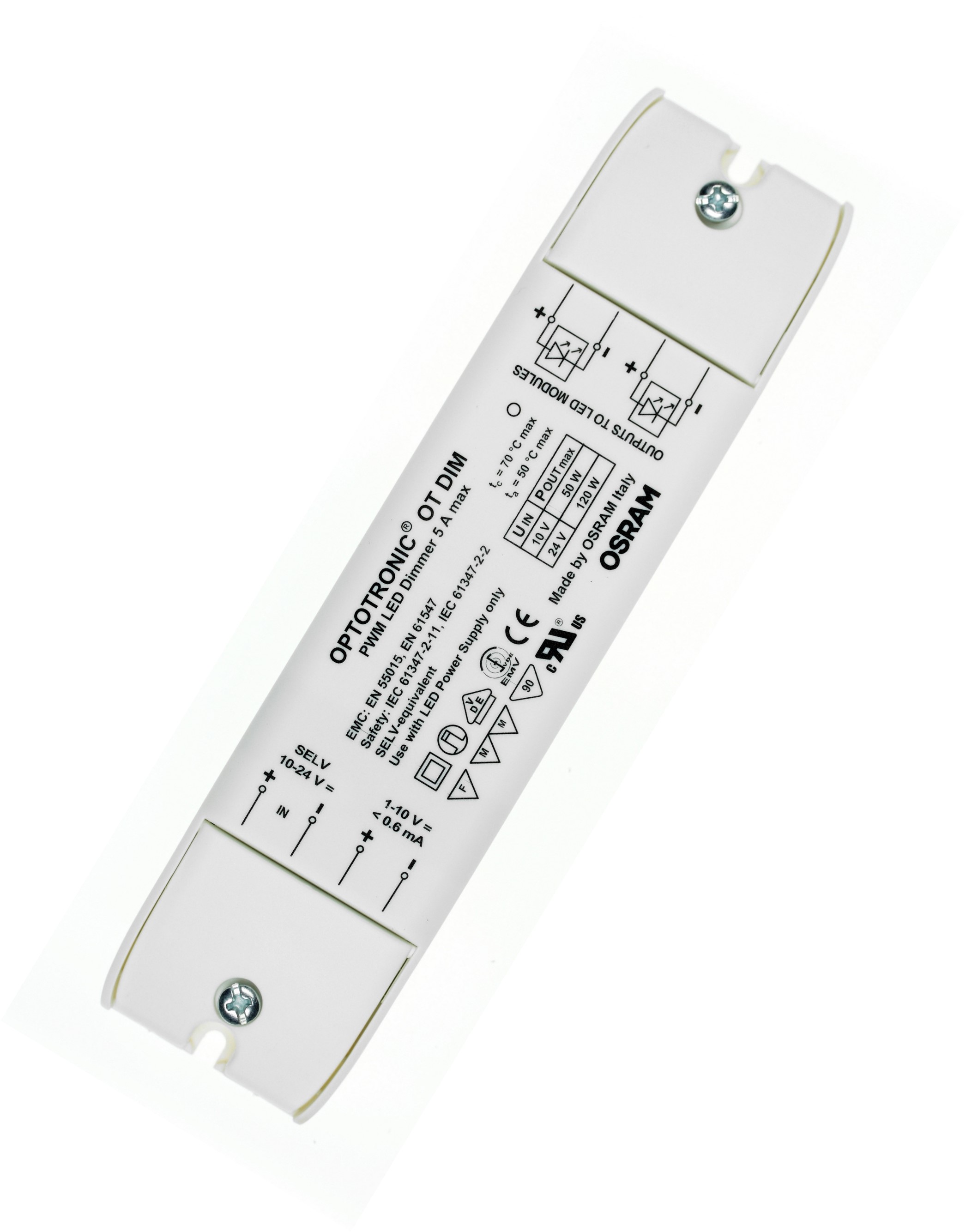

Productafbeelding: witte achtergrond, diagonaal
Optotronic OT DIM
JPG (313.29 KB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
313708_OPTOTRONIC OT DIM
JPG (313.29 KB)

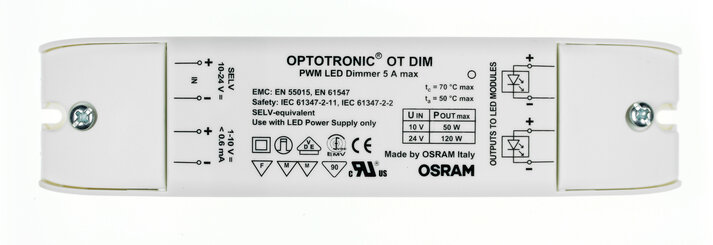

Productafbeelding: witte achtergrond, horizontaal
316008_OPTOTRONIC OT DIM
JPG (756.99 KB)
Productlijntekening met letters
326686_OPTOTRONIC - DIMMER
SVG (16.21 KB)
Productlijntekening met cijfers
324656_ECG housing OPTOTRONIC
SVG (21.45 KB)
Product lijntekening, voorzijde, geen afmetingen
330732_OPTOTRONIC - DIMMER
SVG (9.13 KB)
EAN SEG-nummer STK-nummer EFO-Nr.
4050300943459 7980171 919492020 6659808
