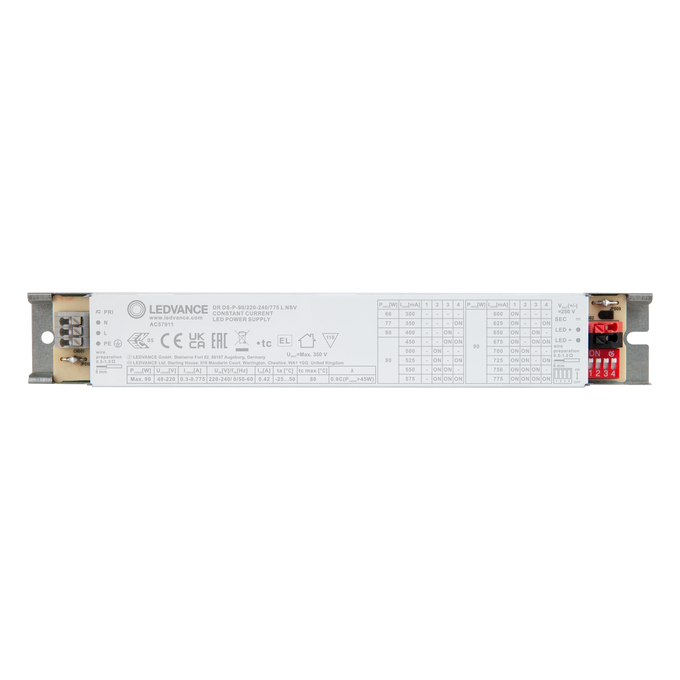

DR DS-P -90/220-240/775 L NSV

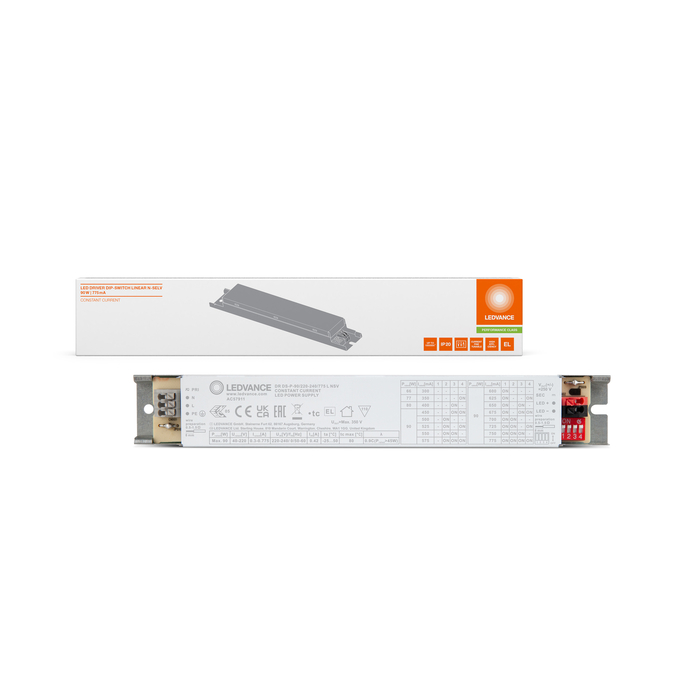

GTIN: 4099854258534 Vouwdoos / 1 Alle pakketten weergeven

Hoge flexibiliteit door instelbare uitgangsstromen via dip switch (16 stromen)
Geringe flikkering zorgt voor een hoge lichtkwaliteit en goed visueel comfort
Flexibele stroominstellingen van de dip switches op het apparaat in stappen van 25mA
Dimensies volgens Zhaga specificatie
Hoge efficiëntie
Installatie in noodverlichtingssystemen conform IEC 61347-2-13, appendix J
5 jaar garantie

Geschikt voor LED armaturen en LED modules
Toepasbaar voor armaturen met beschermingsklasse I
Geschikt voor niet-SELV installaties voor binnengebruik
Geschikt voor noodverlichtinginstallaties
Lijnverlichting voor kantoor, onderwijs, industrie, opslagruimtes en detailhandel

Nominale uitgangsvermogen	90 W
Nominale uitgangsspanning	40…220 V
Ingangsspanning AC	198…264 V ¹⁾
Gelijkspanning	180…270 V ¹⁾
Nominale stroom	0,43 A
Nominale uitgangsstroom	300-775 mA ²⁾
Inschakelstroom	30 A ³⁾
Uitgangsstroom tolerantie	±3.0 %
Uitgang rimpelstroom (100 Hz)	5 %
Output ripple current (120 Hz)	5 %
Netfrequentie	0/50/60 Hz
Totale harmonische vervorming	10 % ⁴⁾
Arbeidsfactor λ	> 0,97 ⁴⁾
E-VSA eficiëntie	94 % ⁴⁾
Apparaat verliezen	8 W
Maximum aantal E-VSA's op een z 10 A (B)	9
Max. E-VSA nr. op stroomonderbreker 13 A (B)	12
Maximum aantal E-VSA's op een z 16 A (B)	14
Max. aantal E-VSA op installatieautomaat 10 A (C)	16
Max. aantal E-VSA op installatieautomaat 13 A (C)	19
Max. aantal E-VSA op installatieautomaat 16 A (C)	23
Stootstroomvastheid (L/N - aarde)	2 kV
Piek bestendigeheid	1 kV

¹⁾ Toegestane spanningsbereik
²⁾ Standaardwaarde 300mA
³⁾ Bij 230 V AC, T_a = 25 °C
⁴⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz

Lengte	211,00 mm
Montage gat afstand, lengte	200.00 mm
Breedte	31,00 mm
Breedte (incl. ronde armaturen)	31.00 mm
Hoogte	22,00 mm
Hoogte (incl. cylin. armaturen)	22.00 mm
Draaddiameter aan ingang	0.5…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	8.00 mm
Booglengte	8.00 mm
Product gewicht	172,00 g

Omgevingstemperatuur bereik	-25…+50 °C
Maximumtemperatuur op Tc-testpunt	80 °C
Max. behuizing temperatuur bij defect	< 110 °C
Toegestane relatieve luchtvochtigheid	5…85 %

Levensduur E-VSA	100000 h ¹⁾
Aantal schakelcycli	100000

¹⁾ Bij T_c max. - 10°C

Ingekapseld

Dimbaar	Nee
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Maximale kabellengte E-VSA/lamp REM	2,0 m
Geschikt armaturen met veiligheidsklasse	I
Geschikt voor noodverlichting	Ja
Type aansluiting, outputzijde	Insteekverbinding

Keurmerken	CE, ENEC, UKCA, EAC, EL
Normen	Volgens EN 61347-1, Volgens ENEC 61347-2-13, Volgens EN 62384, Volgens EN 55015, Volgens EN 61000-3-2, Volgens EN 61547
Veiligheidsklasse	I
Type bescherming	IP20

Opslagtemperatuur

-40…+85 °C

Hoeveelheid edele metalen	0 mg
Hoeveelheid zeldzame aardmetalen	0 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1) N,N-Dimethylformamide (68-12-2)
