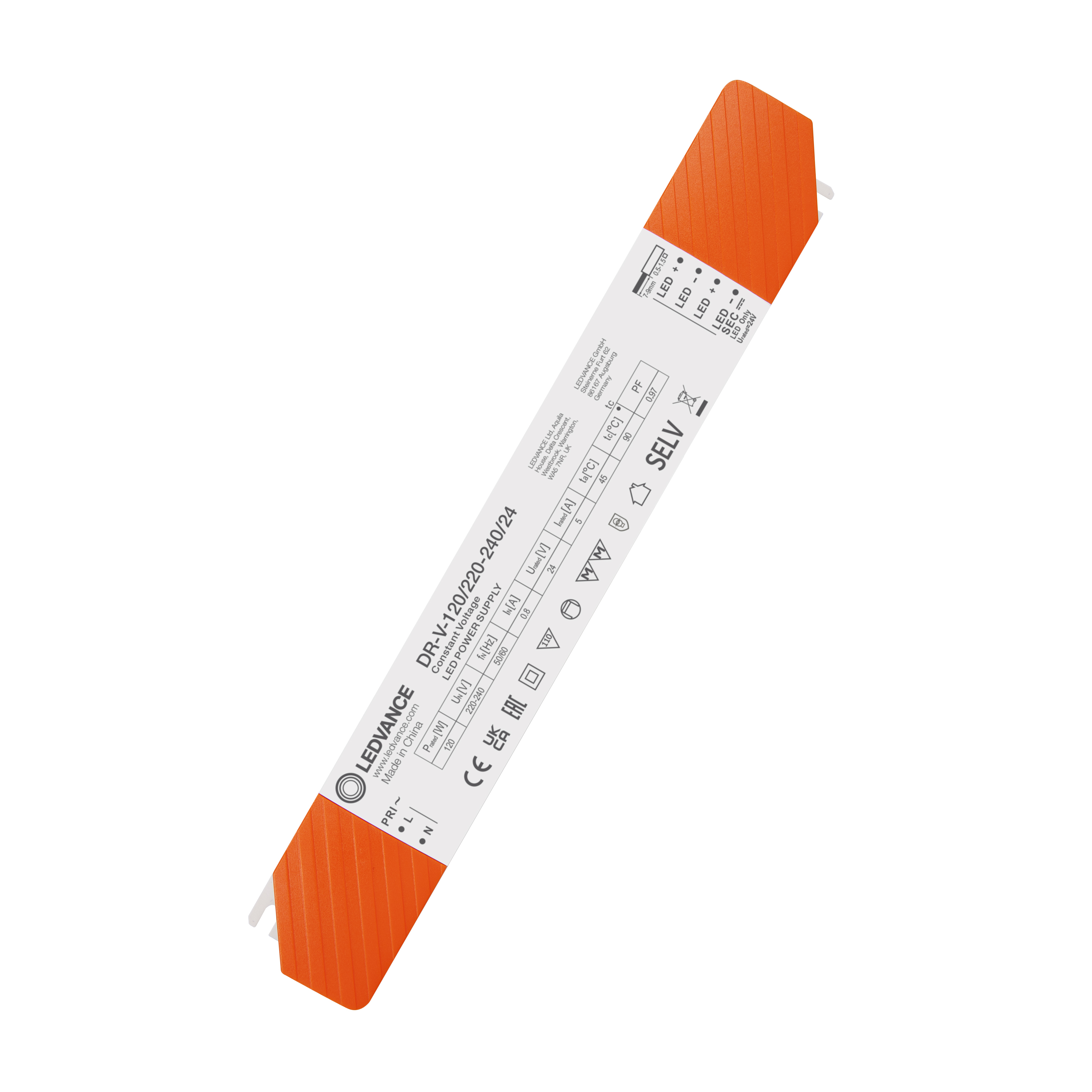

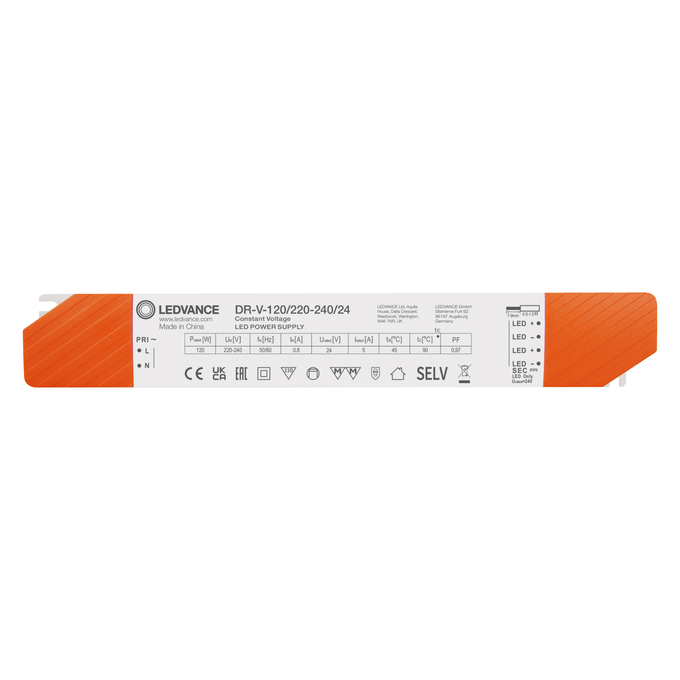

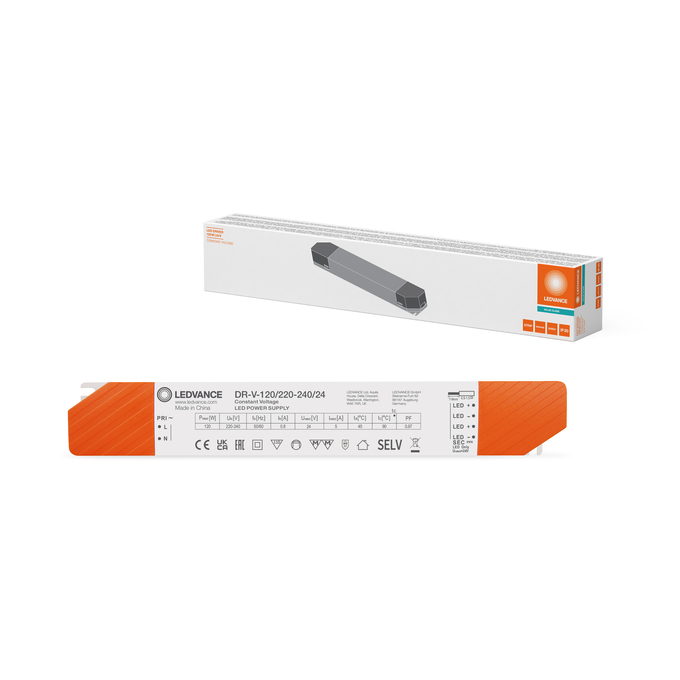

DR-V -120/220-240/24

LED DRIVER VALUE

GTIN: 4058075835894 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

PRODUCTGEGEVENS

Productvoordelen

Perfect afgestemd op flexibele 24V LED strips
Uitstekende prijs/kwaliteit-verhouding
3 jaar garantie
Snelle en eenvoudige montage
Hoge efficiëntie en betrouwbaarheid

Toepassingsgebieden

Koofverlichting, zelfs in krappe ruimten
Wallwasher effectverlichting in woonkamers, eetkamers, slaapkamers, entrees
Voor indoor SELV installaties
Kantoren, winkelcentra, ziekenhuizen, restaurants, hotels

Productkenmerken

Beschikbaar in 30 W, 60 W, 120 W en 150 W
Geïntegreerde kabelklemmen voor onafhankelijke installatie
Levensduur: tot 35.000 h (op max. tc temperatuur)
IP-klasse: IP20
Voedingsspanning: 220…240 V
Werkingsfrequentie: 50/60 Hz
Toegepast met minder dan 60V: Safety Extra-Low Voltage (SELV)
Omkeerbare oververhitting, overbelasting, kortsluiting en open stroomkringbescherming

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	120,00 W
Nominale uitgangsvermogen	120 W ¹⁾
Nominale spanning	220…240 V
Nominale uitgangsspanning	24 V ²⁾
Ingangsspanning	220…240 V
Ingangsspanning AC	198…264 V ³⁾
U-OUT (werkspanning)	24 V
Type stroom	DC
Nominale stroom	800 mA
Nominale uitgangsstroom	5000 mA ⁴⁾
Inschakelstroom	48.6 A
Output ripple current (120 Hz)	< 1 %
Netfrequentie	50…60 Hz
Totale harmonische vervorming	< 15 % ⁵⁾
Arbeidsfactor λ	0,97 ⁶⁾
E-VSA eficiëntie	91 % ⁷⁾
Apparaat verliezen	9.0 W ⁸⁾
Maximum aantal E-VSA's op een z 10 A (B)	8
Maximum aantal E-VSA's op een z 16 A (B)	7
Maximum aantal E-VSA's op een z 25 A (B)	11
Piek bestendigeheid	1 kV
Galvanische scheiding	SELV

¹⁾ Van 0 tot 120 W
²⁾ Maximaal 24V
³⁾ Toegestane spanningsbereik
⁴⁾ ±10%
⁵⁾ Bij volledige belasting, 220 ... 240 V, 50 Hz
⁶⁾ Vollast bij 230V
⁷⁾ Bij volle belasting en 230 V
⁸⁾ Bij maximale LED belasting van 120 W

AFMETINGEN & GEWICHT

Lengte	253,00 mm
Montage gat afstand, lengte	242.00 mm
Breedte	40,00 mm
Breedte (incl. ronde armaturen)	40.00 mm
Hoogte	31,00 mm
Hoogte (incl. cylin. armaturen)	31.00 mm
Draaddiameter aan ingang	0.75…1.5 mm²
Draaddiameter aan uitgang	0.5…1.5 mm²
Voorbedraad	Nee
Striplengte primair	7…9 mm
Booglengte	7…9 mm
Product gewicht	345,00 g

KLEUREN & MATERIALEN

Kleur van het product	Wit
Behuizingsmateriaal	Plastic
Body materiaal	Plastic

TEMPERATUREN & BEDRIJFSOMSTANDIGHEDEN

Omgevingstemperatuur bereik	-20…+45 °C
Maximumtemperatuur op Tc-testpunt	90 °C
Max. behuizing temperatuur bij defect	110 °C
Temperatuursbereik op punt Tc	-20…+45 °C
Toegestane relatieve luchtvochtigheid	20…90 % ¹⁾

¹⁾ Maximaal 56 dagen / jaar bij 90%

Levensduur

Levensduur E-VSA

35000 h ¹⁾

¹⁾ Bij max. T_c = 90°C / 10% uitvalpercentage

MOGELIJKHEDEN

Dimbaar	Nee
Dimmer interface	Niet dimbaar
Oververhittingsbeveiliging	Ja
Overbelastingsbeveiliging	Ja
Kortsluitingsbeveiliging	Ja
Geschikt armaturen met veiligheidsklasse	I,II
Geschikt voor noodverlichting	Nee
Type aansluiting, outputzijde	Schroefloze terminal

CERTIFICATEN & NORMEN

Keurmerken	CE, UKCA, EAC
Normen	Volgens EN 61347-1, Volgens EN 61347-2-13, Volgens EN 55015, Volgens EN 61547, Volgens EN 61000-3-2, Volgens EN 62384
Veiligheidsklasse	II
Type bescherming	IP20

LOGISTIEKE GEGEVENS

Opslagtemperatuur

-25…+80 °C

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	0 mg
Hoeveelheid zeldzame aardmetalen	0 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee
