SURFACE FLAT SQUARE SENSOR

SF FLAT SQ SEN 500 P 27W CPS

GTIN: 4099854292750 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Meerdere instellingen voor sensorbereik, daglichtdetectie, houdtijd en DIM-niveau/-periode via DIP-switches
  • Draadloze (radiofrequentie) communicatie met andere sensorarmaturen op een afstand van maximaal 15 meter
  • Toewijzing van maximaal 15 groepen en groepsoverschrijdende interactie (leider/volger of zwermfunctie)
  • Gemakkelijke upgrademogelijkheden van lichtbron, driver en sensor (EVERLOOP-ontwerp)
  • Zeer veelzijdig dankzij selecteerbare CCT en vermogensstappen (Multi Color / Multi Lumen) op de driver
  • Armatuur voor binnenverlichting met hoge lichtopbrengst tot 140 lm/W
  • Hoge kleurconsistentie met SDCM 3
  • Zonder gereedschap elektrische aansluiting door drukknopconnector
  • Zeer homogeen licht met een licht tegenlichteffect
  • Voor een comfortabele configuratie kan de sensor uit het armatuur worden verwijderd
  • 5 jaar garantie
Toepassingsgebieden
  • Directe vervanging voor opbouwarmaturen met geïntegreerde CFLni-lampen
  • Gangen
  • Trappenhuizen
  • Badkamers
  • Foyers
Productkenmerken
  • Hoogfrequente sensor voor daglicht- en bewegingsdetectie, gang- en groeperingsfunctie
  • Type bescherming: IP54 (muur en plafond)
  • Slagvastheid: IK08
  • Levensduur (L80/B10): 100.000 uur (bij 25°C), (L90/B10): 50.000 uur (bij 25°C)
  • Behuizing van polycarbonaat (PC), PC-diffusor
  • Omgevingstemperatuur in werking: -20…+ 45 °C
  • Gloeidraadtest volgens IEC 60695-2-12: 850° C
  • 5-polig klemmenblok, kabeldoorsnede tot 5x2,5 mm²
  • Doorvoerbedrading mogelijk
  • Alleen voor gebruik binnenshuis, niet geschikt voor gebruik buitenshuis
Technische uitrusting
  • EVERLOOP armatuur: upgrades en vervangingen beschikbaar
  • Decoratief zilveren frame apart verkrijgbaar
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 27 W / 19 W 1)
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 120,000 mA
Inschakelstroom 13 A
Inschakelstroomtijd Th50 112 µs
Max. armaturen op stroomonderbreke B16 A 57
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 46
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 73
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 20 %
Veiligheidsklasse II
Bedrijfsmodus Integrated LED driver
1) Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties
Fotometrische gegevens
Lichtstroom 3780 lm / 2660 lm 1)
Lichtstroom efficiëntie 140 lm/W / 133 lm/W 1)
Kleurtemperatuur 3000 K / 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 80
Standaardafwijking van kleurproeven 3 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG0
Stralingshoek 120 °
1) Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties
AFMETINGEN & GEWICHT
Lengte 500,00 mm
Hoogte 71,00 mm
Breedte 500,00 mm
Product gewicht 3677,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9003
Body materiaal Polycarbonate (PC)
Materiaal afdekking Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak Polycarbonaat (pc)
Glow Wire Test volgens IEC 60695-2-12 850 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+45 °C
Opslagtemperatuur -40…+80 °C
Type aansluiting Schroefloze terminal
Type bescherming IP54
Beschermklasse IK ( Schok bestendi [PIM] IK08
Dimbaar Nee
Montagetype Surface
Montagelocatie Plafond, Muur
Toepassingsomgeving Indoor
Met lichtbron Ja
Vervangbare lichtbron Ja
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 100000 h 1)
Levensduur L90/B10 @ 25 °C 50000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 650 mA
E-VSA - Uitgangsrimpelstroom < 5 %
SENSOR
Type sensor Beweging, Licht
Sensortechnologie Microgolf
Detectiehoek sensor 120 °
Sensorgestuurde schakeltijd 5 s…20 min
Detectiebereik van bewegingssensor 3…7 m
Detectiedrempel van daglichtsensor 15…150 lx
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, UKCA, EAC, EPD
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
EPD LEDV-00028-V01.01-EN
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie EVERLOOP, MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854292750 Vouwdoos
1		 77 mm x 507 mm x 507 mm 3938.00 g 19.79 dm³
4099854292767 Verzenddoos
4		 520 mm x 327 mm x 530 mm 16602.00 g 90.12 dm³
Productafbeelding Productnaam Productmerk Productcomponenttype GTIN
LISOEV 500 SQ 27W 830 840 SF FLAT LEDVANCE LICHTBRON direct 4099854312274
DR DS SENS-P- 27/220-240V/650 SF FL LEDVANCE driver direct 4099854292873
Gebruiksaanwijzing / veiligheidsinstructies
SF FLAT LUM/SEN
PDF (3.2 MB)
Gebruiksaanwijzing / veiligheidsinstructies
SF FLAT
PDF (1.49 MB)
Juridische informatie
LISO Insert SF FLAT
PDF (2.2 MB)
Juridische informatie
Legal Insert SF FLAT
PDF (806.89 KB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
SF FLAT RD SQ SEN P CPS
PDF (276.96 KB)
Certificaten
ENEC SF FLAT
PDF (381.53 KB)
EPD
EPD EN SURFACE FLAT
PDF (629.58 KB)

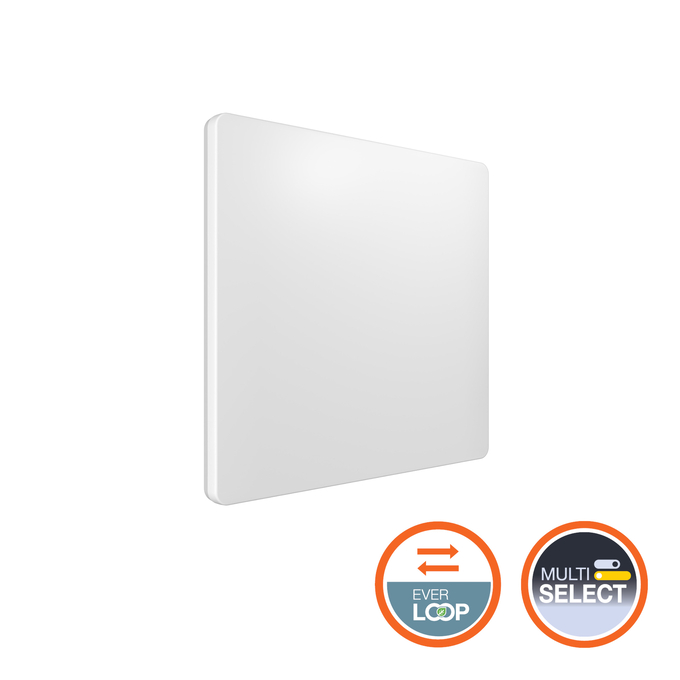

Productafbeelding: witte achtergrond, diagonaal
SF FLAT SQ 500 P
JPEG (126.59 KB)
Productafbeelding: witte achtergrond, rechtop
SF FLAT SQ 500 P
JPEG (129.7 KB)
Productlijntekening met letters
SF FLAT SQ 500/SEN/DALI CPS
SVG (9.68 KB)
Productlijntekening met cijfers
SF FLAT SQ 500/SEN/DALI CPS
SVG (12.29 KB)
Productlijntekening - technisch
SF FLAT SQ 500/SEN/DALI CPS
SVG (3.36 KB)
Beauty Shot
SF FLAT SQ 500
JPG (158.84 KB)

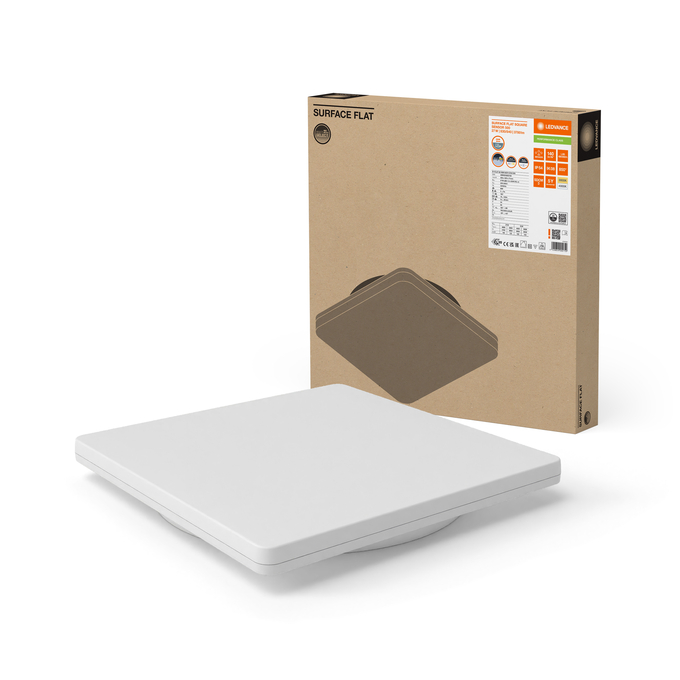

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
