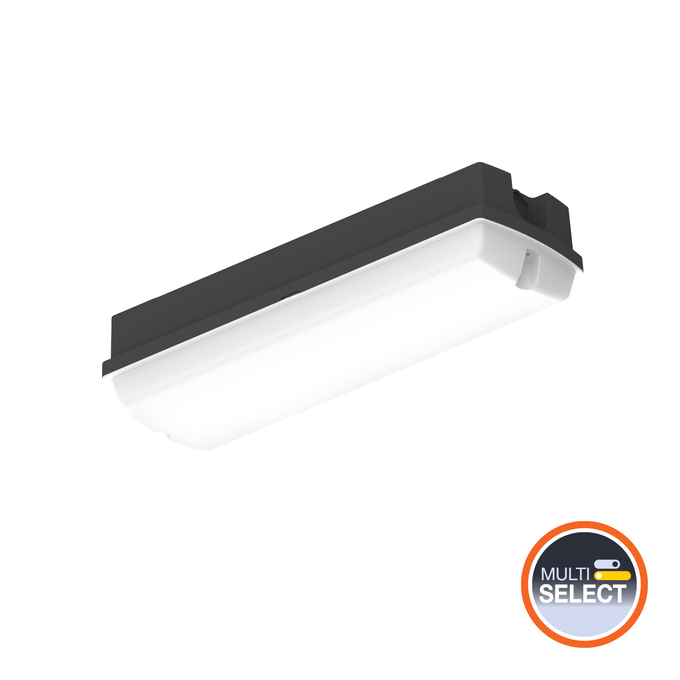

BULKHEAD COMPACT RECTANGULAR SENSOR

BLKH COMP RC SEN V 8W CPS IP65 BK

GTIN: 4099854290527 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Veelzijdig door selecteerbare CCT in 3000K en 4000K
  • Zeer veelzijdig dankzij selecteerbaar vermogen (Power Select - PS) op de driver
  • Meerdere aanpassingen van sensorbereik, daglichtdetectie en uitschakeltijd
  • Geschikt voor gebruik in stoffige en vochtige ruimtes dankzij de hoge IP-classificatie
  • Geschikt voor gebruik in openbare ruimtes dankzij de hoge IK-waarde
  • Meerdere montagepatronen voor gemakkelijke installatie
Toepassingsgebieden
  • Directe vervanging voor armaturen met fluorescentielampen
  • Gangen, trappen, ontvangsthallen
  • Doorgangen, onderdoorgangen
  • Publieke zones
Productkenmerken
  • Hoogfrequente sensor voor daglicht- en bewegingsdetectie
  • Behuizing en deksel van UV-bestendige PC
  • IP-klasse: IP65
  • Slagvastheid: IK10
  • Lichtstroom: tot 840 lm
  • Levensduur (L70/B50): tot 50.000 u (bij 25 °C)
  • Omgevingstemperatuur in werking: -20…+ 45 °C
  • Steekklemmen voor gereedschapvrije aansluiting
  • Doorvoerbedrading mogelijk
Technische uitrusting
  • Inclusief schroeven en pluggen
  • Anti-diefstal schroef inbegrepen
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 9 W / 7 W / 5 W 1)
Nominale spanning 220…240 V
Netfrequentie 50/60 Hz
Nominale stroom 63…56…49 mA
Inschakelstroom 4 A
Inschakelstroomtijd Th50 180 µs
Max. armaturen op stroomonderbreke B16 A 104
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 87
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 140
Arbeidsfactor λ > 0,5
Totale harmonische vervorming < 64 %
Veiligheidsklasse II
Bedrijfsmodus Integrated LED driver
1) Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties
Fotometrische gegevens
Lichtstroom 840 lm / 690 lm / 500 lm 1)
Lichtstroom efficiëntie 93 lm/W / 98 lm/W / 100 lm/W 1)
Kleurtemperatuur 3000 K / 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 80
Standaardafwijking van kleurproeven 5 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG0
Stralingshoek 125 °
1) Zie de afbeelding van de lumen/vermogen tabel voor mogelijke opties
AFMETINGEN & GEWICHT
Lengte 356,00 mm
Hoogte 80,00 mm
Breedte 115,00 mm
Product gewicht 580,00 g
MATERIALEN & KLEUREN
Kleur van het product Zwart
Kleur behuizing Zwart
RAL nummer [PIM] RAL 9005
Body materiaal Polycarbonate (PC)
Materiaal afdekking Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak Polycarbonaat
Glow Wire Test volgens IEC 60695-2-12 850 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+45 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Schroefloze terminal
Type bescherming IP65
Beschermklasse IK ( Schok bestendi [PIM] IK10
Dimbaar Nee
Montagetype Surface
Montagelocatie Plafond, Muur
Toepassingsomgeving Buiten
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 40000 h 1)
Levensduur L90/B10 @ 25 °C 20000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 220…165…115 mA
E-VSA - Uitgangsrimpelstroom < 5 %
SENSOR
Type sensor Beweging, Licht
Sensortechnologie Microgolf
Detectiehoek sensor 150 °
Sensorgestuurde schakeltijd 5 s…30 min
Detectiebereik van bewegingssensor 2…8 m
Detectiedrempel van daglichtsensor 2…50 lx
IP-waarde sensor IP20
CERTIFICATEN & NORMEN
Normen CE, CB, UKCA, EAC, ENEC, TÜV SÜD
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
EPD LEDV-00052-V01.01-EN
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854290527 Vouwdoos
1		 85 mm x 128 mm x 390 mm 670.00 g 4.24 dm³
4099854290534 Verzenddoos
6		 400 mm x 400 mm x 200 mm 4020.00 g 32.00 dm³
