STREETLIGHT FLEX SMALL RV25ST

SL FLEX SM RV25ST P 25W 730 WAL

GTIN: 4058075552272 Verzenddoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Duurzaam ontwerp en kwalitatief hoogwaardige componentenselectie voor langdurige prestatie
  • Snelle en eenvoudige bedrading, dankzij de gereedschaploze opening van de behuizing en drukknopterminal
  • Grote uniformiteit van het licht
  • 3 lichtkleuren beschikbaar, perfect geschikt om zeer uiteenlopende omgevingen te verlichten
  • Geen lichtuitstraling in de bovenste helft van het armatuur (ULOR 0%) bij een kanteling van 0°
  • Automatische netspanningontkoppeling wanneer de behuizing wordt geopend
  • 5 jaar garantie
Toepassingsgebieden
  • Voor buitengebruik (IP66)
  • M-, C- en P-klasse wegen conform EN 13201
  • Parking
  • Publieke zones
  • Industrie
Productkenmerken
  • Lichtverdeling geoptimaliseerd voor straten met een breedte die vergelijkbaar is met de hoogte van de mast
  • Zeer lange levensduur (L90/B10): tot wel 100.000 uur (bij 25 °C)
  • Adapter voor 48-60 mm masten inbegrepen
  • Extra reductie voor 42 mm en adapter voor 76 mm masten afzonderlijk verkrijgbaar
  • Verstelbaar aansluitstuk voor zowel zijdelingse- als topmontage
  • +/- 15° kantelhoekverstelling zonder de behuizing te openen
  • Hoog lichtrendement: tot 144 lm/W
  • Bedrijfstemperatuur: -40...50 °C
  • Hoge overspanningsbeveiliging: tot 10kV (L/N-GND)
  • Beschermingsklasse: II
Technische uitrusting
  • Aansluitstuk voor 42 en 76 mm opschuifmasten afzonderlijk verkrijgbaar
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 25,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 115 mA
Inschakelstroom 26 A
Inschakelstroomtijd Th50 180 µs
Max. armaturen op stroomonderbreke B16 A 18
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 28
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 36
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 10 %
Veiligheidsklasse II
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 3370 lm
Lichtstroom efficiëntie 135 lm/W
Kleurtemperatuur 3000 K
Lichtkleur Warm White
Kleurweergave-index Ra 70
Standaardafwijking van kleurproeven < 5 sdcm
Flikkervrij Ja
Fotobiologische veiligheidsgroep EN62778 RG1
Fotobiologische veiligheidsgroep EN62471 RG1
Stralingshoek 25 ° x 145 °
AFMETINGEN & GEWICHT
Lengte 445,00 mm
Hoogte 90,00 mm
Breedte 250,00 mm
Product gewicht 4500,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit alumnium
Kleur behuizing Wit alumnium
RAL nummer [PIM] RAL 9006
Body materiaal Aluminum
Materiaal afdekking Getemperd glas
Materiaal van lichtuitstralend oppervlak Glas
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -40…+50 °C
Opslagtemperatuur -30…+80 °C
Type aansluiting Schroefloze terminal
Type bescherming IP66
Beschermklasse IK ( Schok bestendi [PIM] IK08
Dimbaar Nee
Montagetype Mastmontage
Montagelocatie Mast
Toepassingsomgeving Buiten
Instelbaar Ja
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 100000 h 1)
Levensduur L90/B10 @ 25 °C 100000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 480 mA
E-VSA - Uitgangsrimpelstroom ≤ 10 %
CERTIFICATEN & NORMEN
Normen CE, ENEC, EAC, EPD
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
EPD LEDV-00023-V01.01-EN
Vervangbare LED module Niet vervangbaar
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Additional info can be provided per individual request
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075552272 Verzenddoos
1		 502 mm x 330 mm x 235 mm 5335.00 g 38.93 dm³
Gebruiksaanwijzing / veiligheidsinstructies
SL FLEX WAL
PDF (5.51 MB)
Juridische informatie
LSI SL FLEX LA P
PDF (2.41 MB)
Juridische informatie
Legal insert SL FLEX WAL
PDF (2.88 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Safety Insert G11218810
PDF (244.72 KB)
Conformiteitsverklaringen
SL FLEX MD
PDF (272.98 KB)
EPD
EPD EN STREETLIGHT FLEX
PDF (709.02 KB)
Productafbeelding: witte achtergrond, diagonaal
SL FLEX SM
JPG (2.04 MB)
Productafbeelding: witte achtergrond, horizontaal
SL FLEX SM
JPG (1.4 MB)
Productafbeelding: witte achtergrond, rechtop
SL FLEX SM
JPG (1.31 MB)
Productafbeelding: witte achtergrond, rechtop, alternatieve afbeelding
SL FLEX SM
JPG (1.26 MB)
Productafbeelding: witte achtergrond, ruimtelijk
SL FLEX SM
JPG (1.74 MB)
Productlijntekening met letters
SL FLEX SM
EPS (1.26 MB)
Productlijntekening met cijfers
SL FLEX SM
EPS (1.29 MB)
Productlijntekening - technisch
SL FLEX SM
EPS (1.2 MB)

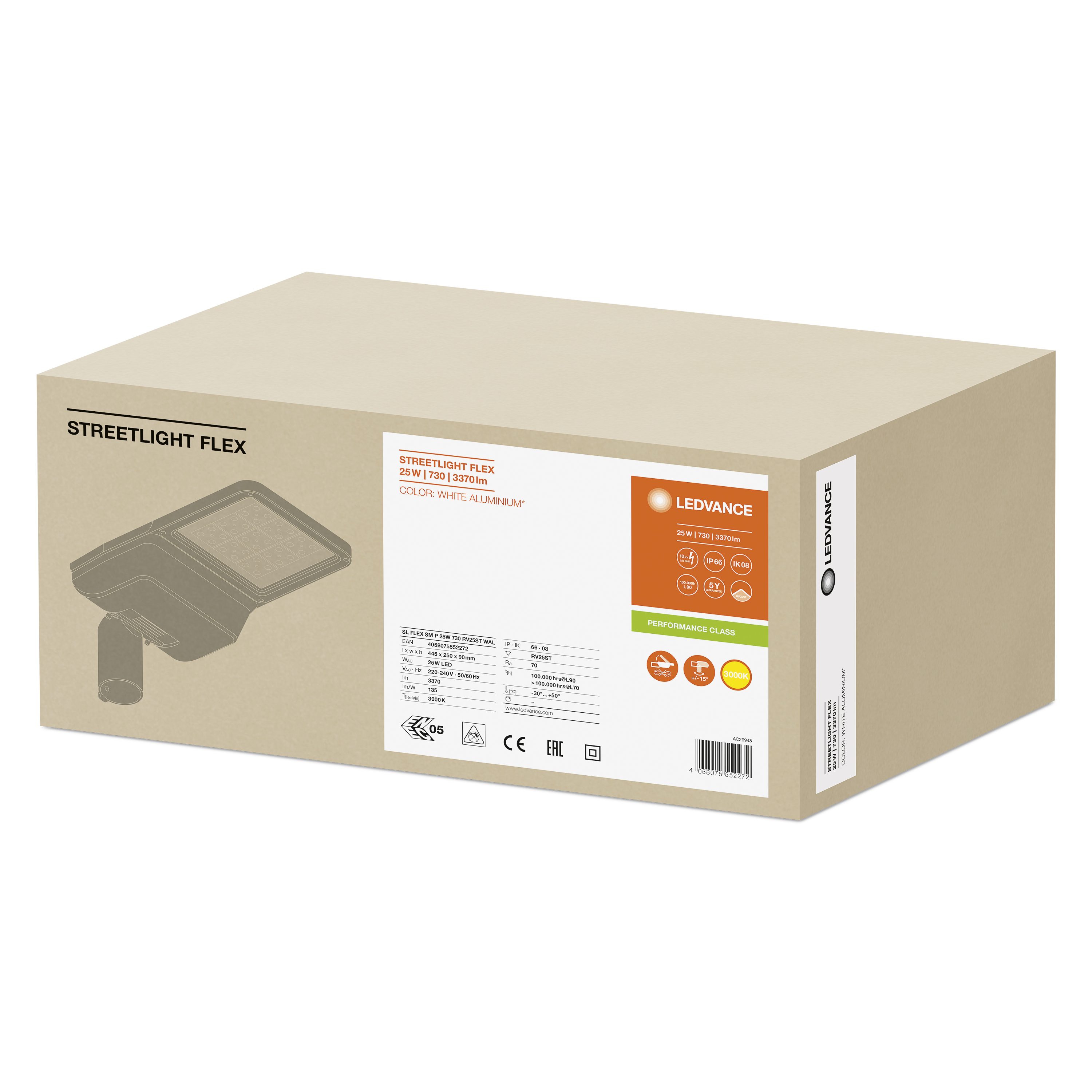

Verpakkingsafbeelding, ruimtelijk
Streetlight Flex SM MiCh
JPG (1.77 MB)
Catalogusinfo 1
SL FLEX 1
SVG (28.7 KB)
Catalogusinfo 1
SL FLEX P WALL
SVG (23.69 KB)
Catalogusinfo 2
SL FLEX P WALL
SVG (20.46 KB)
Catalogusinfo 3
SL FLEX P WALL
SVG (104.59 KB)
Catalogusinfo 4
SL FLEX P WALL
SVG (70.21 KB)
Catalogusinfo 5
SL FLEX P WALL
SVG (37.08 KB)
IES-bestand (IES)
SL FLEX SM P 25W 730 RV25ST WAL
IES (48.2 KB)
LDT-bestand (Eulumdat)
SL FLEX SM P 25W 730 RV25ST WAL
LDT (61.9 KB)
ULD-bestand (DIALux)
SL FLEX SM P 25W 730
ULD (316.42 KB)
ROLF-bestand (RELUX)
SL FLEX SM P 25W 730
ROLF (678.45 KB)
Lichtverdelingscurve type polair
SL FLEX SM P 25W 730 RV25ST WAL
SVG (17.23 KB)
BIM Revit 3D
SL FLEX SM
ZIP (4.89 MB)
CAD STEP 3D
SL_FLEX_SM
STEP (13.99 MB)
Tender documenten
STREETLIGHT FLEX SMALL RV25ST P 25W 730 WAL-NL
TXT (2.25 KB)

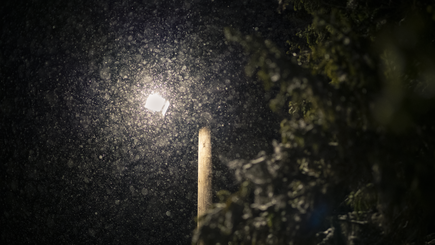

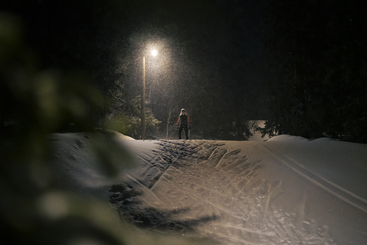

Toepassingsafbeeldingen

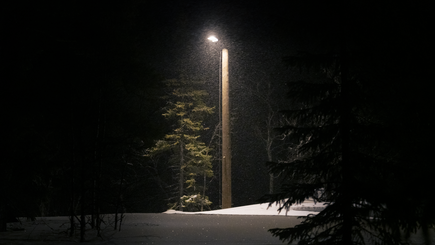

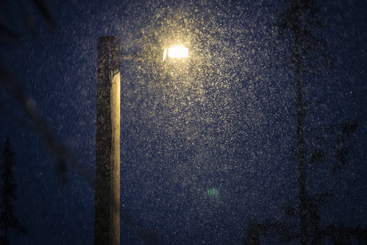

Case Study Vemdalen
TIF (96.04 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (87.51 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (74.45 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (106.7 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (73.29 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (76.88 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)
Toepassingsafbeeldingen
Case Study Vemdalen
TIF (90.02 MB)

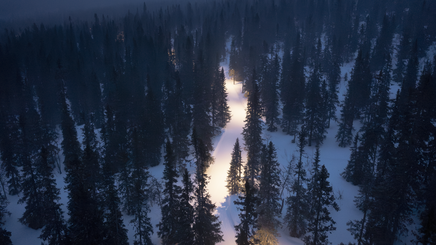

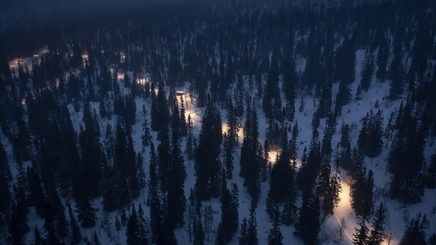

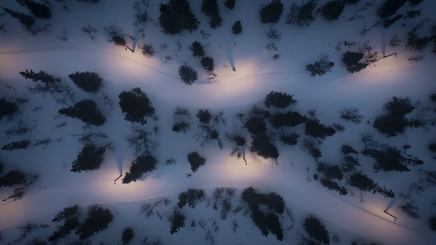

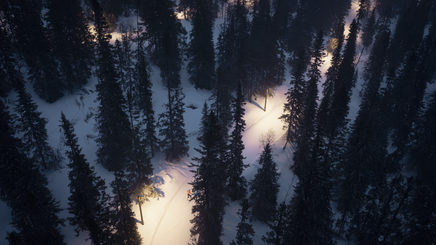

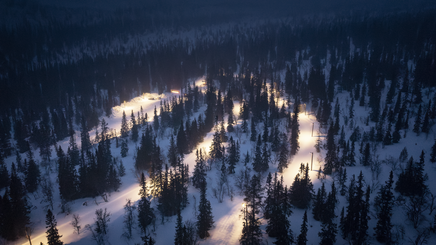

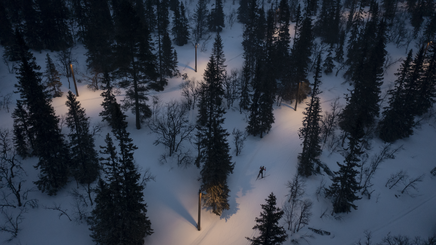

Toepassingsafbeeldingen

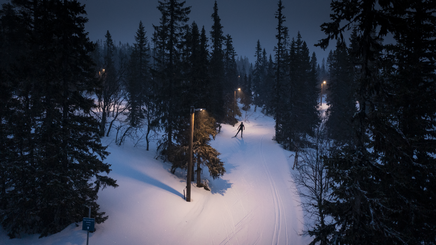

Case Study Vemdalen Winter nature
