SPOT ADJUST

SP ADJ D83 P 8W ML 930 WT

GTIN: 4099854459825 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Energiebesparing van maximaal 90% vergeleken met halogeenlampspotlights
  • Powerselect: instelling lichtniveau via dipswitches op de driver
  • Eenvoudige vervanging van externe driver dankzij stekker met bajonetsluiting
  • Eenvoudige installatie en elektrische aansluiting dankzij elektrische connectoren zonder gereedschap
  • SCALE Design – goede vormgeving, waardevolle materialen en klein formaat passen in elke omgeving
Toepassingsgebieden
  • Directe vervanging voor inbouwspots met halogeenlampen
  • Algemene verlichting
  • Hotelkamers en gangen
  • Bars, restaurants
  • Accentverlichting
  • Galerijen, musea
  • Woonruimte-interieurs
Productkenmerken
  • Beschikbaar voor plafondopeningen van 68 mm en 83 mm
  • Instelbare draaihoek: ±25°
  • Kleurweergave-index Ra: 90
  • Beam angle: 36°
  • Behuizing van aluminium gietwerk
  • Met siliconen beklede veren
  • Dimbaar (met vele gangbare dimmers, zie ook www.benelux.ledvance.com/dim)
  • Doorvoerbedrading mogelijk
Technische uitrusting
  • Inclusief externe voorschakelapparatuur met dip-switches om het vermogen te selecteren tijdens de installatie
  • Renovatieringen zijn verkrijgbaar als accessoire
  • Geselecteerde DALI 2.0 driver beschikbaar als accessoire
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
  • De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 8 W / 6 W / 4 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 36,000 mA
Inschakelstroom 3 A
Inschakelstroomtijd Th50 100 µs
Max. armaturen op stroomonderbreke B16 A 336
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 210
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 336
Arbeidsfactor λ 0,9
Totale harmonische vervorming < 20 %
Veiligheidsklasse II
Bedrijfsmodus Electronic control gear (ECG)
Fotometrische gegevens
Lichtstroom 680 lm / 530 lm / 350 lm
Lichtstroom efficiëntie 88 lm/W
Kleurtemperatuur 3000 K
Lichtkleur Warm White
Kleurweergave-index Ra 90
Standaardafwijking van kleurproeven ≤3 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 36 °
UGR longitudinal < 28
Adjustable attributes
Nominale vermogen Kleurtemperatuur Lichtstroom Lichtstroom efficiëntie
8 W 3000 K 680 lm 85 lm/W
6 W 3000 K 530 lm 88 lm/W
4 W 3000 K 350 lm 88 lm/W
AFMETINGEN & GEWICHT
Diameter 90,00 mm
Hoogte 38,50 mm
Product gewicht 235,00 g
Kabellengte 300 mm
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Aluminum
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak PMMA
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Insteekverbinding
Type bescherming IP20/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Ja
Type of dimming [GMS] PHASE CUT
Montagetype Recessed
Montagelocatie Plafond
Toepassingsomgeving Indoor
Diameter inbouw opening 83 mm
Inbouwdiepte 50 mm
Instelbaar Ja
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 41000 h 1)
Levensduur L90/B10 @ 25 °C 18000 h
Aantal schakelcycli 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 180 mA
E-VSA - Uitgangsrimpelstroom < 5 %
E-VSA - Lengte 68 mm
E-VSA - Breedte 55 mm
ECG - Hoogte 22,0 mm
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), Formaldehyde (25214-70-4), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854459825 Vouwdoos
1		 107 mm x 102 mm x 87 mm 276.00 g 0.95 dm³
4099854459832 Verzenddoos
20		 540 mm x 215 mm x 185 mm 6111.00 g 21.48 dm³
Gebruiksaanwijzing / veiligheidsinstructies
SPOT ADJUSTABLE
PDF (3.62 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
Safety Insert G11205013
PDF (291.49 KB)
Juridische informatie
SP ADJ D83 P 8W ML 930 WT          LEDV
PDF (2.19 MB)
Conformiteitsverklaringen
SP ADJ D83
PDF (290.82 KB)
Certificaten
SP ADJ D83
PDF (478.5 KB)

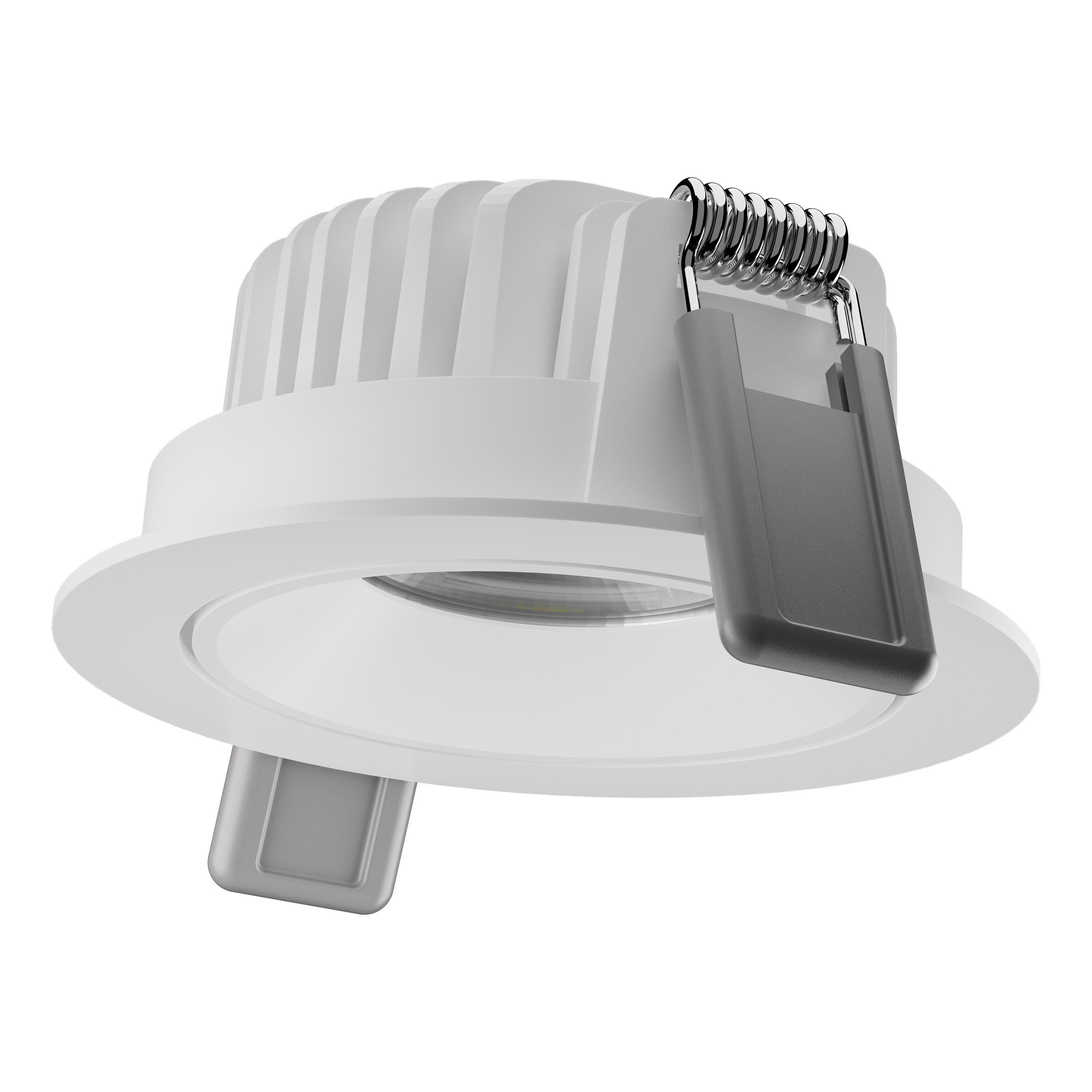

Productafbeelding: witte achtergrond, diagonaal
SP ADJ D83 P 8W ML 930 WT
JPG (1.24 MB)

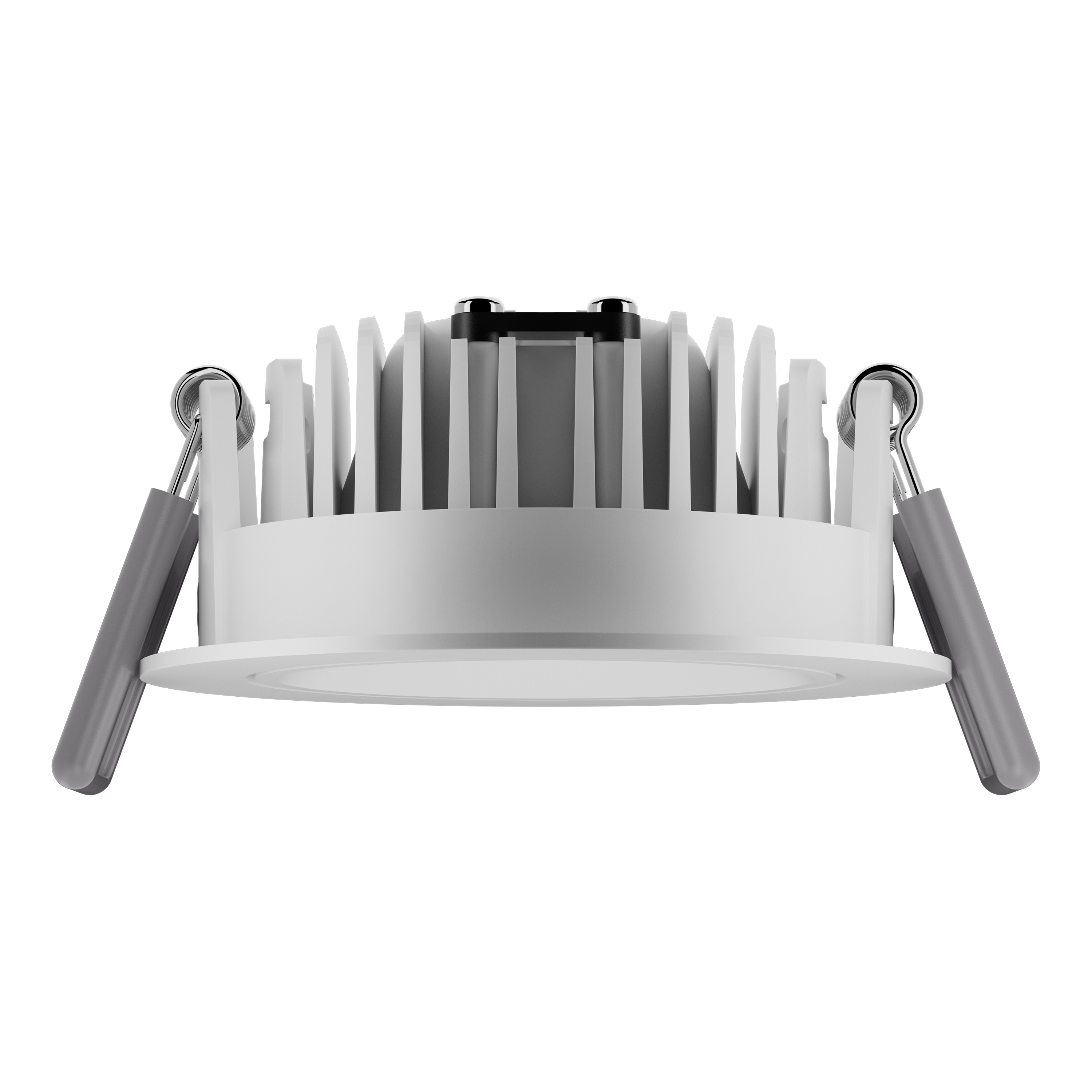

Productafbeelding: witte achtergrond, horizontaal
SP ADJ D83 P 8W ML 930 WT
JPG (1.32 MB)

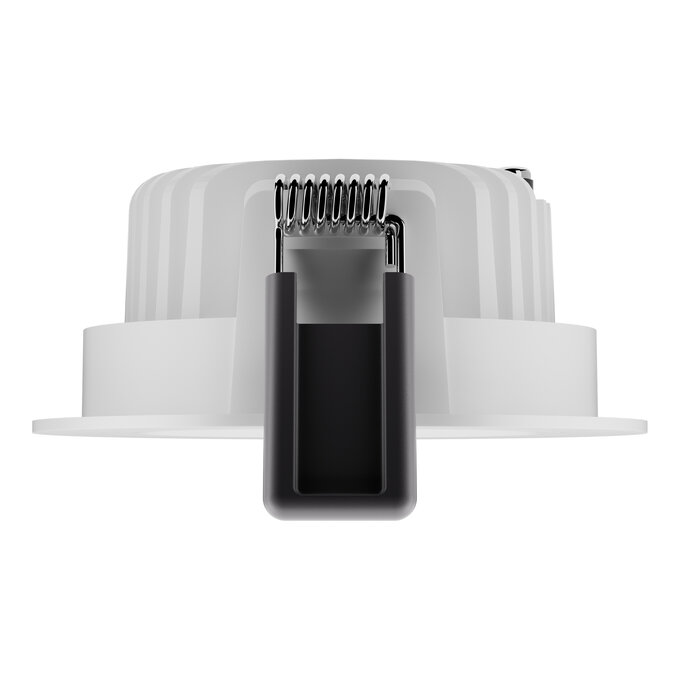

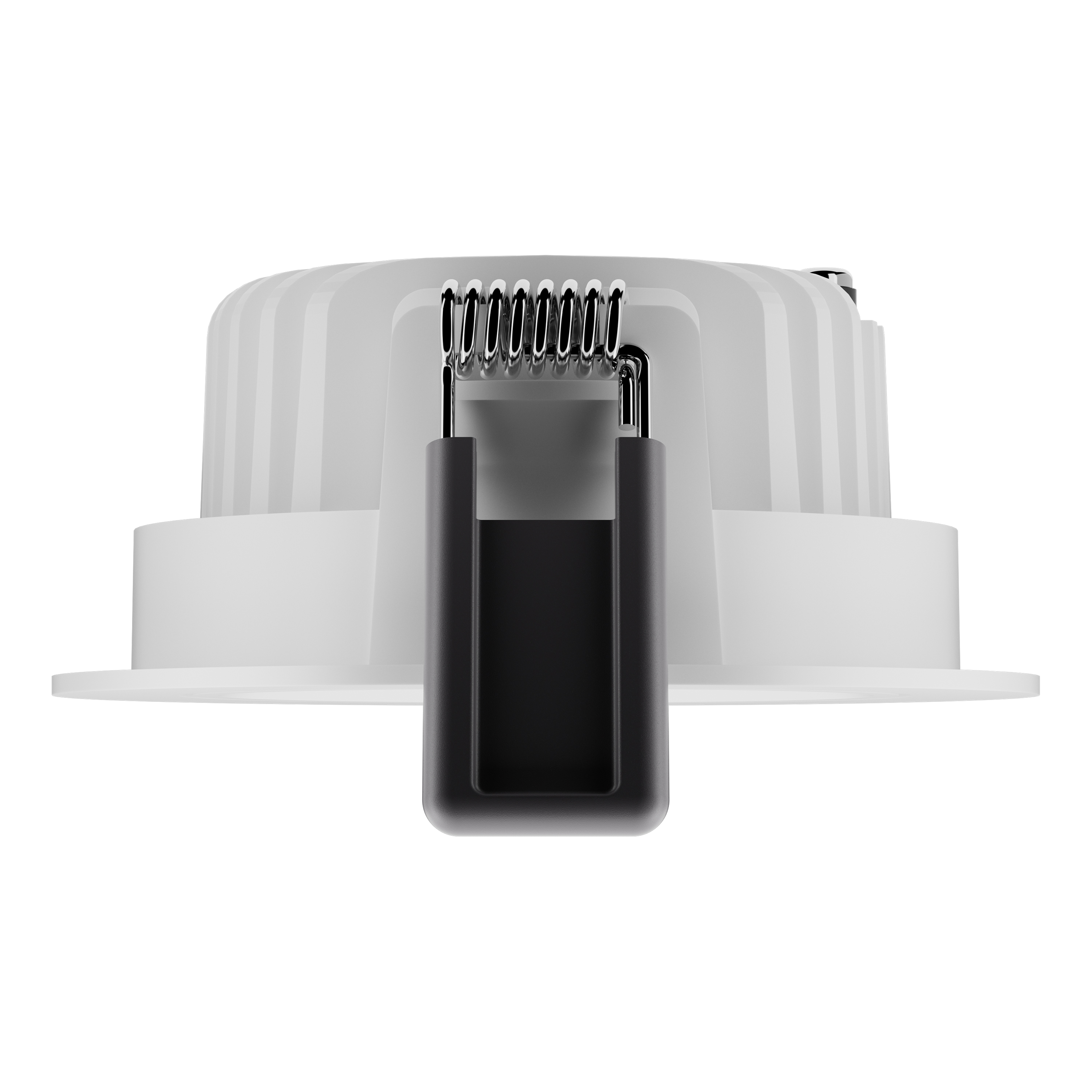

Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
SP ADJ D83 P 8W ML 930 WT
JPG (1.39 MB)

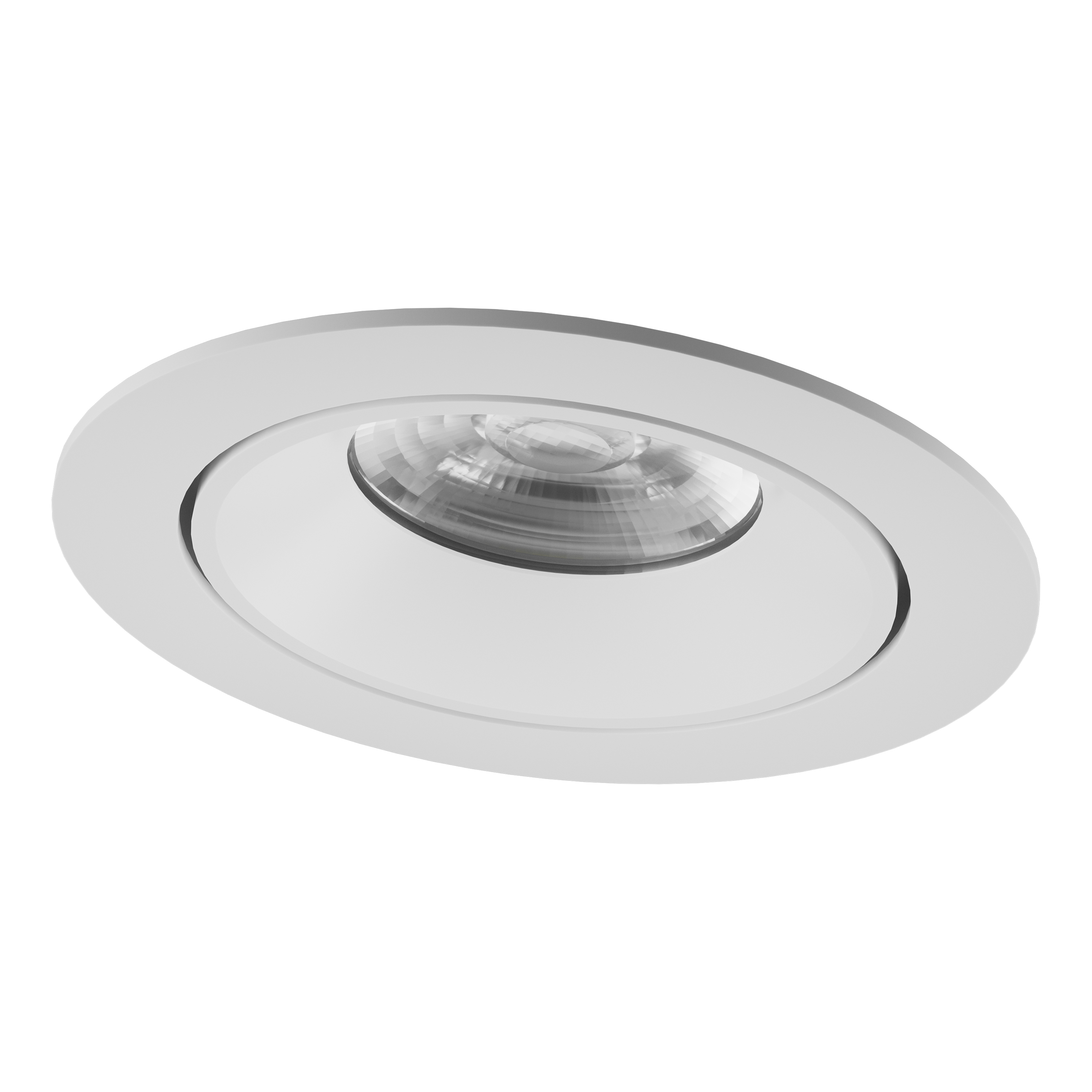

Productafbeelding: witte achtergrond, rechtop
SP ADJ D83 P 8W ML 930 WT
JPG (1.77 MB)

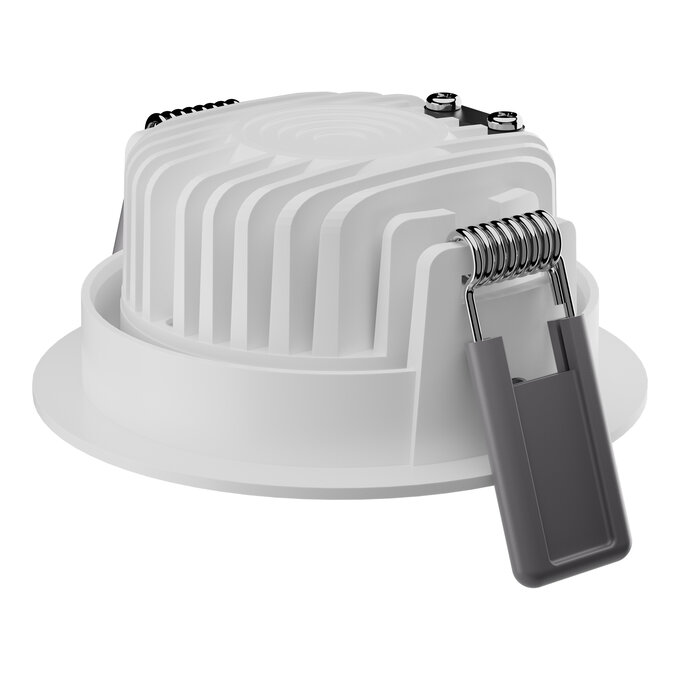

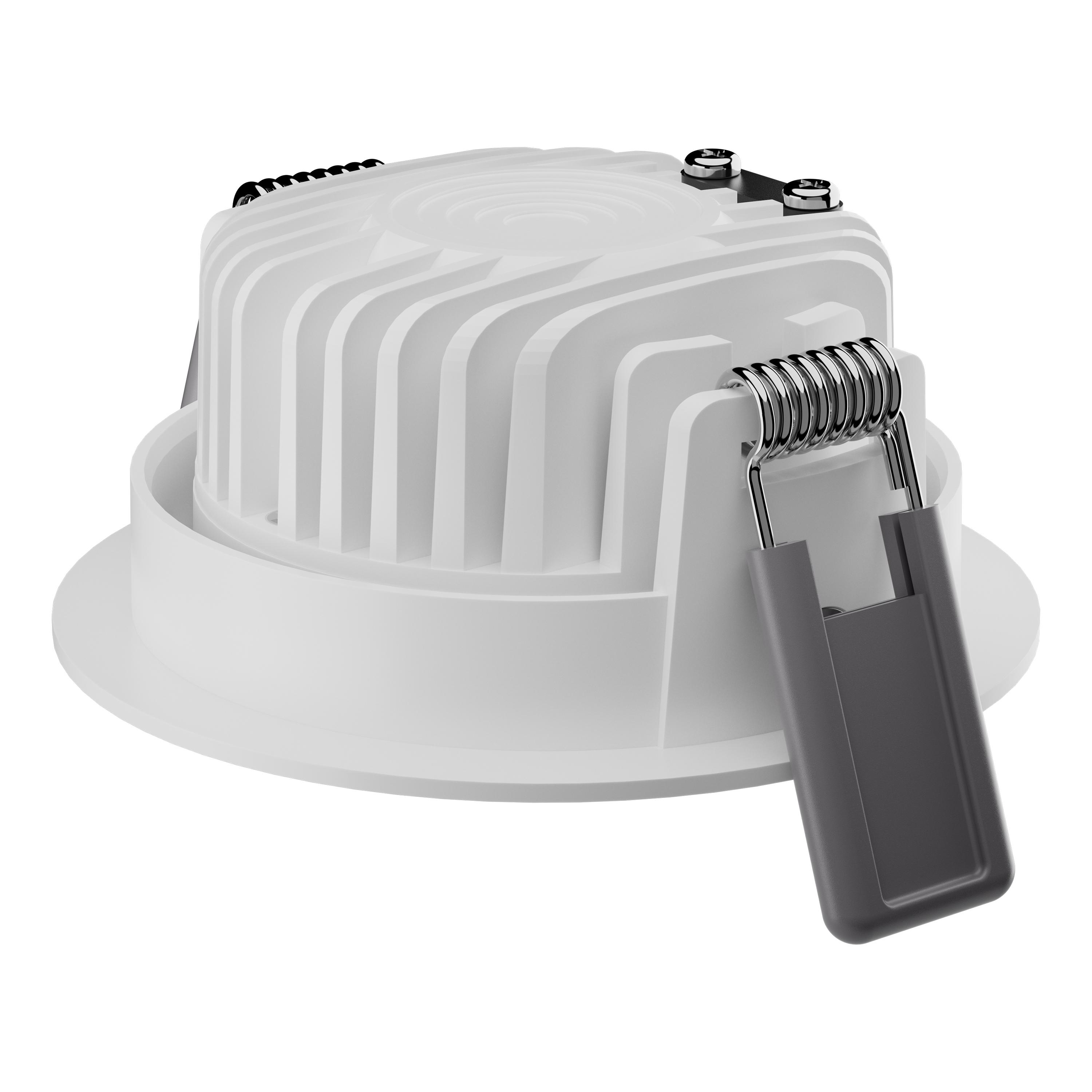

Productafbeelding: witte achtergrond, ruimtelijk
