SP DK FIX P 8W 927 PS DIM IP44 BK

SPOT DARKLIGHT

GTIN: 4099854000164 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Darklight: speciale constructie voor verbeterd verblindingsvrij lichtcomfort
Verborgen uiterlijk dankzij extra kleine rand
Powerselect: instelling lichtniveau via dipswitches op de driver
Eenvoudige vervanging van externe driver dankzij stekker met bajonetsluiting
Eenvoudige installatie en elektrische aansluiting dankzij elektrische connectoren zonder gereedschap
SCALE Design – goede vormgeving, waardevolle materialen en klein formaat passen in elke omgeving
5 jaar garantie

Toepassingsgebieden

Directe vervanging voor inbouwspots met halogeenlampen
Algemene verlichting
Hotelkamers en gangen
Bars, restaurants
Accentverlichting
Galerijen, musea
Woonruimte-interieurs

Productkenmerken

Kleurweergave-index R_a: 90
Beschermingstype: IP44 (kamerzijde)
Beam angle: 36°
Behuizing van aluminium gietwerk
Met siliconen beklede veren
Dimbaar (met vele gangbare dimmers, zie ook www.benelux.ledvance.com/dim)
Doorvoerbedrading mogelijk

Technische uitrusting

Inclusief externe voorschakelapparatuur met dip-switches om het vermogen te selecteren tijdens de installatie
Renovatieringen zijn verkrijgbaar als accessoire
Geselecteerde DALI 2.0 driver beschikbaar als accessoire

Veiligheidsadvies

Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
Let op, risico op elektrische schokken.
De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	8 W / 6 W / 4 W
Nominale spanning	220…240 V
Netfrequentie	50…60 Hz
Nominale stroom	37mA / 28mA / 20 mA
Inschakelstroom	2 A
Inschakelstroomtijd T_h50	60 µs
Max. armaturen op stroomonderbreke B16 A	336
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	210
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	336
Arbeidsfactor λ	0,9
Totale harmonische vervorming	< 20 %
Veiligheidsklasse	II
Piek bestendigeheid	1 kV
Stootstroomvastheid (L/N - aarde)	1 kV
Bedrijfsmodus	Electronic control gear (ECG)

Fotometrische gegevens

Lichtstroom	640 lm / 480 lm / 320 lm
Totale lichtstroom van ingesloten lichtbronnen	620 lm
Lichtstroom efficiëntie	80 lm/W
Kleurtemperatuur	2700 K
Referentieregelaar instelling van ingebouwde lichtbron (Kelvin)	2700 K
Lichtkleur	Warm White
Kleurweergave-index Ra	90
Standaardafwijking van kleurproeven	≤3 sdcm
Lichtsterkte	1350 cd
Flikkervrij	Ja
Flikkerwaarde Pst LM	< 1
Stroboscoopeffect waarde SVM	<0.4
Fotobiologische veiligheidsgroep EN62778	RG1
Stralingshoek	36 °
UGR longitudinal	< 28

AFMETINGEN & GEWICHT

Diameter	81,00 mm
Hoogte	54,00 mm
Product gewicht	260,00 g

MATERIALEN & KLEUREN

Kleur van het product	Zwart
Kleur behuizing	Zwart
RAL nummer [PIM]	RAL 9004
Body materiaal	Aluminum
Materiaal afdekking	Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak	PMMA
Glow Wire Test volgens IEC 60695-2-12	650 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	-20…+40 °C
Opslagtemperatuur	-20…+80 °C
Type aansluiting	Insteekverbinding
Type bescherming	IP44/IP20
Beschermklasse IK ( Schok bestendi [PIM]	IK03
Dimbaar	Ja
Type of dimming [GMS]	PHASE CUT
Montagetype	Inbouw
Montagelocatie	Plafond
Toepassingsomgeving	Indoor
Diameter inbouw opening	68 mm
Inbouwdiepte	60,0 mm
Instelbaar	Nee
Met lichtbron	Ja
Vervangbare lichtbron	Nee

Levensduur

Levensduur L70/B50 @ 25 °C	50000 h ¹⁾
Levensduur L80/B10 @ 25 °C	41000 h ¹⁾
Levensduur L90/B10 @ 25 °C	18000 h
Aantal schakelcycli	30000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

VOORSCHAKELAPPARATUUR

Uitgangsstroom:	180 mA
E-VSA - Uitgangsrimpelstroom	< 10 %
E-VSA - Lengte	68.00 mm
E-VSA - Breedte	55,0 mm
ECG - Hoogte	22,0 mm

CERTIFICATEN & NORMEN

Normen	CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur	Nee
Balschot veilig	Nee

AANVULLENDE PRODUCTGEGEVENS

Toegevoegde functie

MULTI SELECT

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen	Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Nee

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4099854000164	Vouwdoos 1	100 mm x 105 mm x 105 mm	310.00 g	1.10 dm³
4099854000171	Verzenddoos 20	550 mm x 215 mm x 235 mm	6600.00 g	27.79 dm³

Product afbeelding	Naam product	EAN
	CONNECTOR BOX 3POLE L/N/E	4099854013508
	SP HOLDER DN68 H65	4099854013478

Gebruiksaanwijzing / veiligheidsinstructies
UI SP DK FIX P

PDF (3.22 MB)

Meer technische informatie
Dimmerlist SPOT GEN2

PDF (1.62 MB)

Juridische informatie
Light source Insert SP DK FIX P PS DIM IP44

PDF (2.65 MB)

Juridische informatie
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Juridische informatie
Legal Insert G11147511

PDF (879.76 KB)

Juridische informatie
Safety Insert G11235001

PDF (268.05 KB)

Conformiteitsverklaringen
CE Declaration of Conformity SPOT DIM

PDF (208.07 KB)

Certificaten
SP GEN2

PDF (758.55 KB)

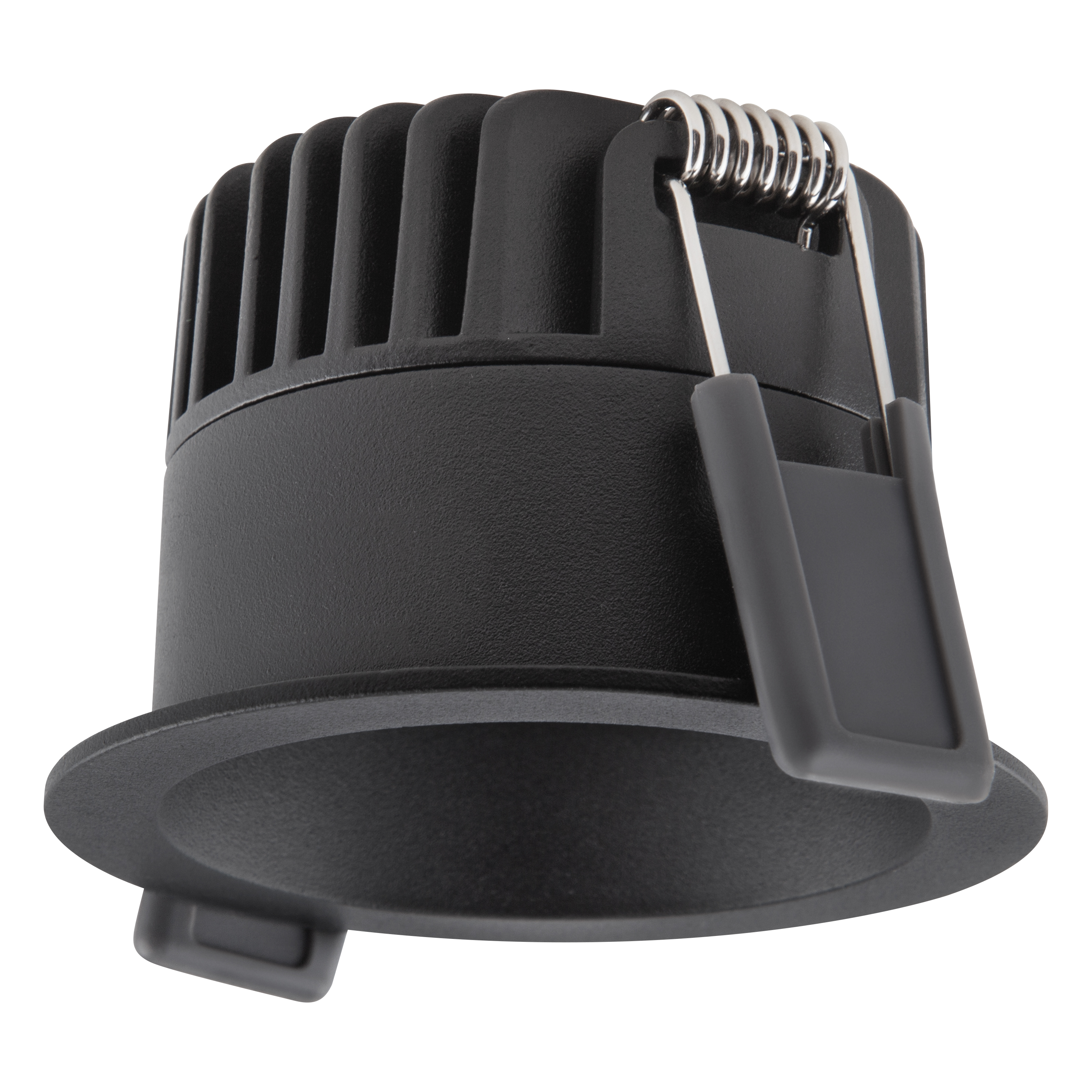

Productafbeelding: witte achtergrond, diagonaal
SP DK FIX P 8W PS DIM IP44 BK

JPG (1.32 MB)

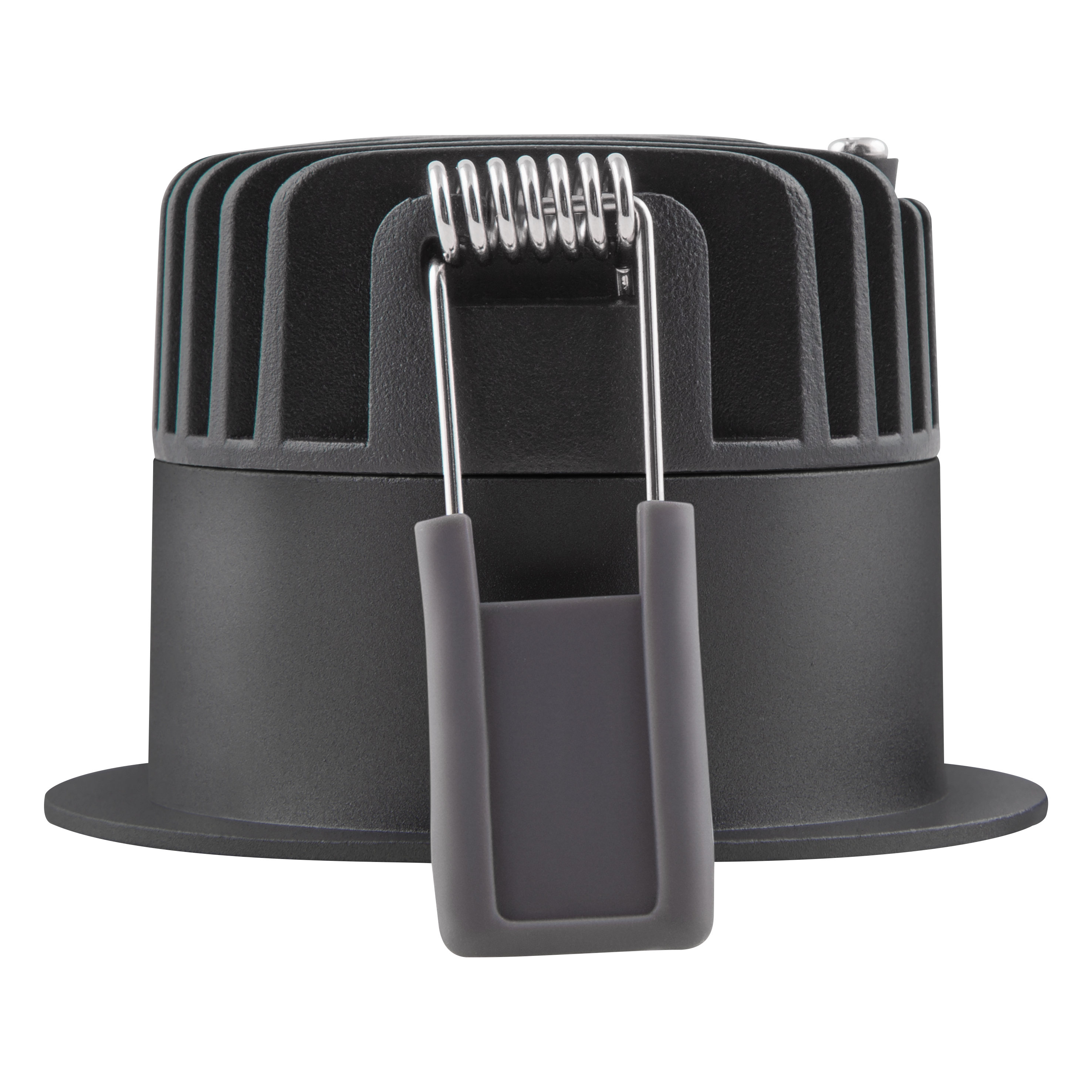

Productafbeelding: witte achtergrond, horizontaal
SP DK FIX P 8W PS DIM IP44 BK

JPG (2.34 MB)

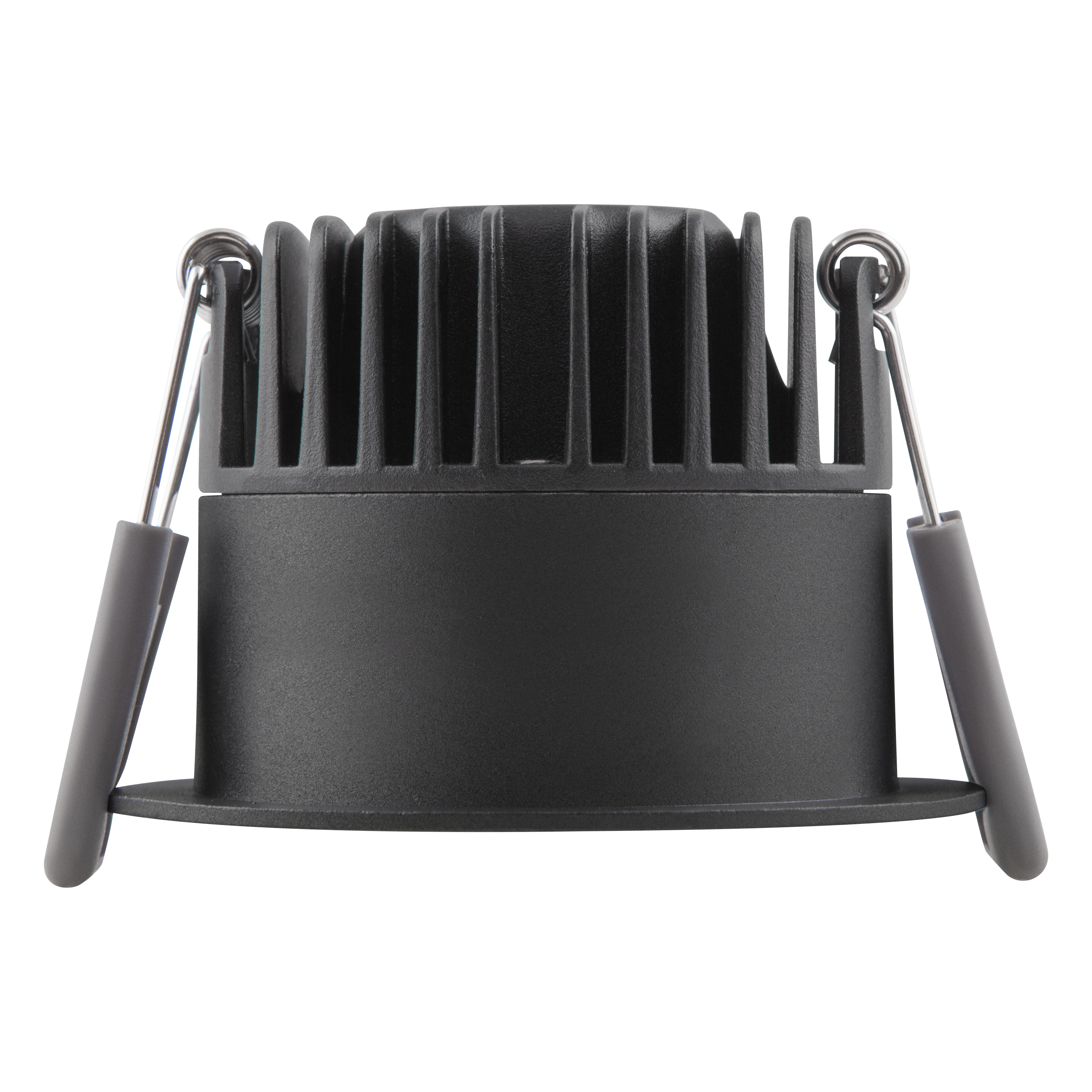

Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
SP DK FIX P 8W PS DIM IP44 BK

JPG (2.34 MB)

Productafbeelding: witte achtergrond, rechtop
SP DK FIX P 8W PS DIM IP44 BK

JPG (3.32 MB)

Productafbeelding: witte achtergrond, ruimtelijk
SP DK FIX P 8W PS DIM IP44 BK

JPG (2.61 MB)

Productlijntekening met letters
SP DK FIX P 8W PS DIM IP44

SVG (35.64 KB)

Productlijntekening met cijfers
SP DK FIX P 8W PS DIM IP44

SVG (38.51 KB)

Productlijntekening - technisch
SP DK FIX P 8W PS DIM IP44

SVG (26.63 KB)

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
SP DK FIX P 8W 927 PS DIM IP44 BK

JPG (1.69 MB)

Verpakkingsafbeelding, ruimtelijk
Spot DK FIX MiCh

JPG (2.79 MB)

Catalogusinfo 1
SP DK FIX P 8W PS DIM IP44

PNG (91.95 KB)

Catalogusinfo 2
SP DK FIX P 8W PS DIM IP44

PNG (123.09 KB)

IES-bestand (IES)
SP DK FIX P 8W 927 PS DIM IP44 BK

IES (1.68 KB)

LDT-bestand (Eulumdat)
SP DK FIX P 8W 927 PS DIM IP44 BK

LDT (2 KB)

ULD-bestand (DIALux)
SP DK FIX P 8W 927 PS DIM

ULD (132.61 KB)

ROLF-bestand (RELUX)
SP DK FIX P 8W 927 PS

ROLF (549.96 KB)

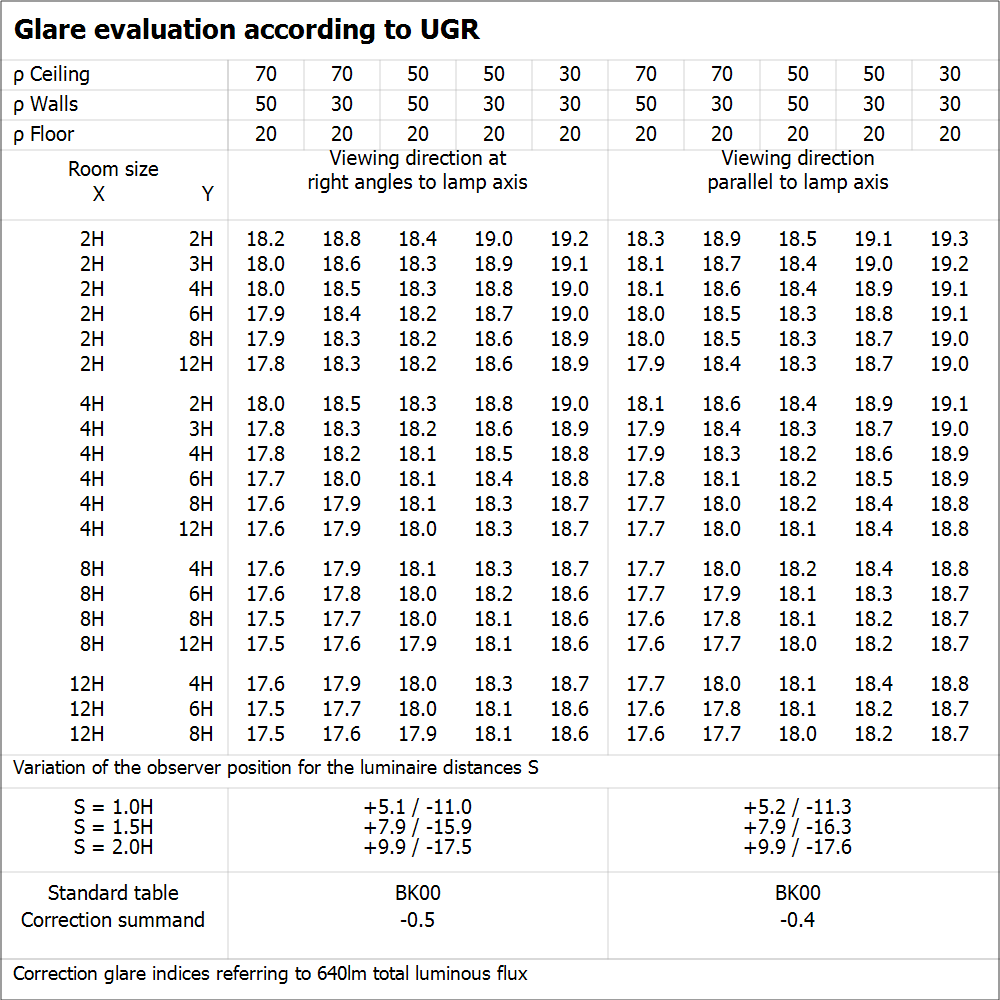

UGR-bestand (UGR-tabel)
