SPOT COMBO DALI ADJUST

SP CBO DA ADJ V 6W MC 930 IP65 WT

GTIN: 4058075846326 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Kleurtemperatuurregeling via schakelaar aan de achterkant van de spot
  • Afdekbaar met veel soorten isolatiemateriaal
Toepassingsgebieden
  • Directe vervanging voor inbouwspots met halogeenlampen
  • Algemene verlichting
  • Hotelkamers en gangen
  • Bars, restaurants
  • Woonruimte-interieurs
Productkenmerken

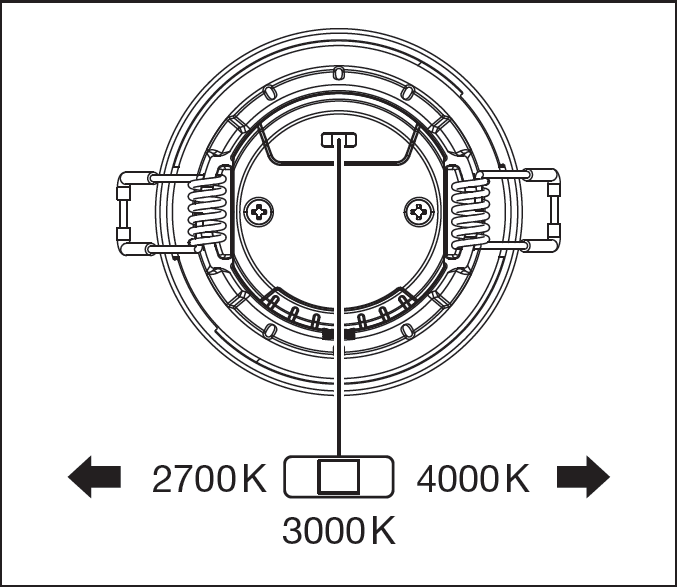

  • Kleurtemperatuurschakelaar (CCT): 2.700K, 3.000K, 4.000K

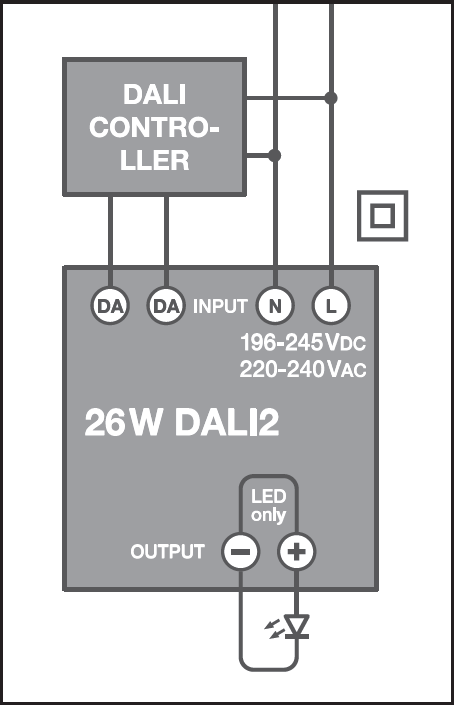

  • Kan bestuurd worden met DALI systeem
  • DALI-2 gecertificeerd
  • Beschermingstype: IP65 (kamerzijde)
  • Materiaal behuizing: polycarbonaat (PC)
Technische uitrusting
  • Reeds voorzien van witte ronde ring
  • Extra afdekringen los verkrijgbaar in ronde en vierkante vorm en in verschillende kleuren
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 6,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 35,000 mA
Inschakelstroom 7,5 A
Inschakelstroomtijd Th50 40 µs
Max. armaturen op stroomonderbreke B16 A 40
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 30
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 40
Arbeidsfactor λ 0,50
Totale harmonische vervorming < 35 %
Veiligheidsklasse III
Bedrijfsmodus External LED driver
Fotometrische gegevens
Lichtstroom 540 lm 1)
Lichtstroom efficiëntie 90 lm/W 2)
Kleurtemperatuur 2700 K / 3000 K / 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 90
Standaardafwijking van kleurproeven < 6 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 60 °
UGR longitudinal < 25
1) 540lm bij 4000K, 540lm bij 3000K, 500lm bij 2700K
2) 90lm/W@4000K, 90lm/W@3000K, 83lm/W@2700K

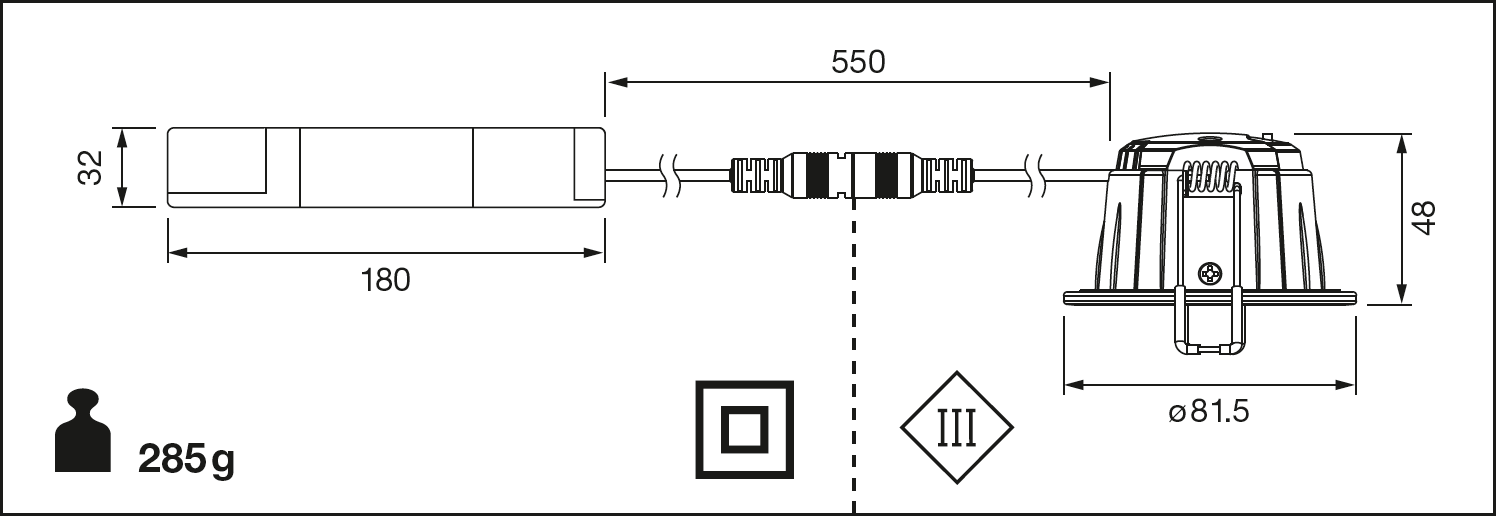

AFMETINGEN & GEWICHT
Diameter 81,50 mm
Hoogte 48,00 mm
Product gewicht 285,00 g
Kabellengte 550 mm
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Aluminum
Materiaal afdekking Plastic
Materiaal van lichtuitstralend oppervlak Plastic
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Insteekverbinding
Type bescherming IP65/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Ja
Type of dimming [GMS] DALI2
Dimbereik 5…100 %
Montagetype Recessed
Montagelocatie Plafond
Toepassingsomgeving Indoor
Diameter inbouw opening 68 mm
Inbouwdiepte 48 mm
Instelbaar Ja
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 50000 h 1)
Levensduur L80/B10 @ 25 °C 35000 h 1)
Levensduur L90/B10 @ 25 °C 19000 h
Aantal schakelcycli 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 150 mA
E-VSA - Uitgangsrimpelstroom < 6 %
E-VSA - Lengte 180 mm
E-VSA - Breedte 44 mm
ECG - Hoogte 32 mm
CERTIFICATEN & NORMEN
Normen CE, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
EPD LEDV-00042-V01.01-EN
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Nee
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075846326 Vouwdoos
1		 97 mm x 107 mm x 97 mm 362.00 g 1.01 dm³
4058075846333 Verzenddoos
20		 502 mm x 228 mm x 222 mm 7649.00 g 25.41 dm³
Gebruiksaanwijzing / veiligheidsinstructies
SP CBO DA ADJ
PDF (3.68 MB)
Juridische informatie
LSI SPOT COMBO DALI
PDF (2.16 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
SP CBO DA ADJ V 6W MC 930 IP65 WT  LEDV
PDF (260.57 KB)
EPD
EPD EN SPOT COMBO GEN2
PDF (630.54 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Productafbeelding: witte achtergrond, rechtop
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT
JPG (770 KB)
Productafbeelding: witte achtergrond, rechtop, alternatieve afbeelding
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT
JPG (751.18 KB)
Productafbeelding: witte achtergrond, ruimtelijk
SPOT COMBO ADJ Additional product images
JPG (885.26 KB)
Productlijntekening met letters
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT
SVG (365.2 KB)
Productlijntekening met cijfers
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT
PNG (41.47 KB)
Product lijntekening, voorzijde, geen afmetingen
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT
SVG (271.19 KB)

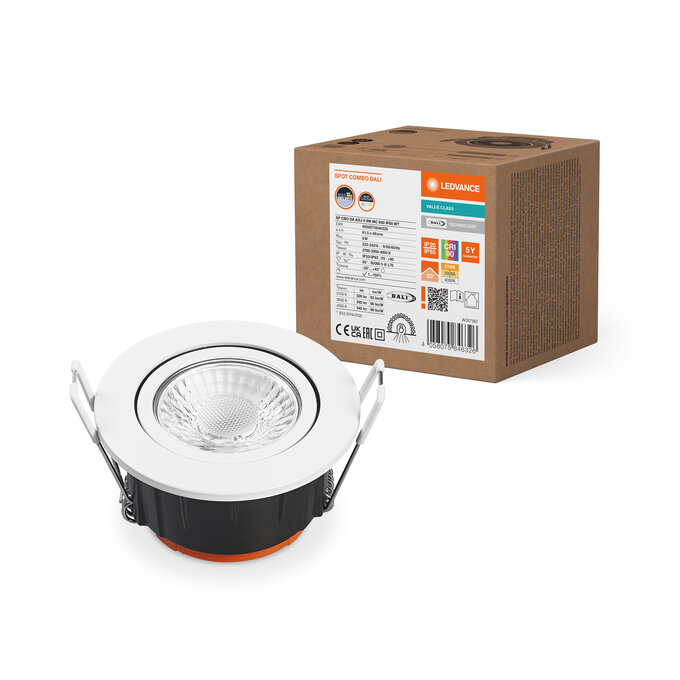

Combinatiefoto = Product Beauty Shot + Verpakkingsafbeelding
