PANEL D/I 1200 36 W 4000 K UGR19 ZBVR

PANEL DIRECT/INDIRECT 1200 UGR < 19 Zigbee

GTIN: 4058075521889 Vouwdoos / 1 Alle pakketten weergeven

Download data sheet

5 jaar garantie

Tools

Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen

Geschikt armatuur voor VIVARES en andere Zigbee 3.0 lichtmanagementsystemen
Gependelde randverlichte armaturen voor directe lichtemissie (70%) en indirecte lichtemissie (30%)
Aantrekkelijk en functioneel ontwerp voor kantoortoepassingen
Lage verblinding (UGR ≤ 19)
Zeer homogeen licht
Weinig onderhoud en lage operationele kosten
Externe driver voor uitgebreide flexibiliteit
Speciaal lichtgeleiderontwerp voor weinig verblindende verlichting
Eenvoudige en snelle installatie
Armatuur met weinig flikkering dankzij speciaal elektronisch voorschakelapparaat
5 jaar garantie

Toepassingsgebieden

Efficiënte vervanging voor traditionele T8- en T5-armaturen
Kantoren
Vergaderzalen
Vergaderruimten
Recepties en foyers

Productkenmerken

IoT-ready armatuur met Zigbee 3.0 technologie
Rechthoekige (1200 mm x 300 mm) stand-alone armaturen met directe (70%) en indirecte (30%) lichtuitstraling
Driver geïntegreerd in de remote driver box
UGR ≤ 19 volgens EN12464-1
Hoog lichtrendement: tot 110 lm/W
Levensduur (L70/B50): 80.000 u (bij 25°C)
In de uniforme LEDVANCE designtaal (SCALE ontwerp)
Zeer slanke aluminium behuizing

Technische uitrusting

Inclusief ophangset

Referenties / Links

Voor garantie zie www.benelux.ledvance.com/garantie

ELEKTRISCHE GEGEVENS

Nominale vermogen	36,00 W
Nominale spanning	220…240 V
Netfrequentie	50…60 Hz
Nominale stroom	250,000 mA
Inschakelstroom	30 A
Inschakelstroomtijd T_h50	200 µs
Max. armaturen op stroomonderbreke B16 A	11
Max. aantal armaturen per leidingbeveiligingsschakelaar C10	10
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	16
Arbeidsfactor λ	≥0,90
Totale harmonische vervorming	≤ 10 %
Veiligheidsklasse	I
Bedrijfsmodus	External LED driver

Fotometrische gegevens

Lichtstroom	4000 lm
Lichtstroom efficiëntie	110 lm/W
Kleurtemperatuur	4000 K
Lichtkleur	Koel wit
Kleurweergave-index Ra	≥80
Standaardafwijking van kleurproeven	4 sdcm
Lichtsterkte	-
Flikkervrij	Ja
Flikkerwaarde Pst LM	-
Stroboscoopeffect waarde SVM	-
Fotobiologische veiligheidsgroep EN62778	RG0
Stralingshoek	110 °
UGR longitudinal	< 19

AFMETINGEN & GEWICHT

Lengte	1200,00 mm
Hoogte	16,00 mm
Breedte	300,00 mm
Product gewicht	3500,00 g

MATERIALEN & KLEUREN

Kleur van het product	Wit
Kleur behuizing	Wit
RAL nummer [PIM]	RAL 9003
Body materiaal	Aluminum
Materiaal afdekking	Polycarbonate (PC)
Materiaal van lichtuitstralend oppervlak	Polystyreen
Glow Wire Test volgens IEC 60695-2-12	650 °C
Kwikgehalte	0.0 mg

TOEPASSING & MONTAGE

Omgevingstemperatuur bereik	-20…+45 °C
Type aansluiting	Schroefloze terminal
Type bescherming	IP20
Beschermklasse IK ( Schok bestendi [PIM]	IK03
Dimbaar	Ja
Type of dimming [GMS]	ZIGBEE
IoT ready	Ondersteuning van DALI-gegevenstype PART 251, 252, 253 ¹⁾
Montagetype	Suspended
Montagelocatie	Plafond
Toepassingsomgeving	Indoor
Met lichtbron	Ja
Vervangbare lichtbron	Nee

¹⁾ Internet of Things. Ondersteunt gegevensoverdracht via een gateway naar cloudgebaseerde monitoringplatforms, zoals LEDVANCE VIVARES Cloud.

Levensduur

Levensduur L70/B50 @ 25 °C	80000 h ¹⁾
Levensduur L80/B10 @ 25 °C	60000 h ¹⁾
Levensduur L90/B10 @ 25 °C	50000 h
Aantal schakelcycli	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

VOORSCHAKELAPPARATUUR

Uitgangsstroom:	800 mA
E-VSA - Uitgangsrimpelstroom	≤ 5 %

CERTIFICATEN & NORMEN

Normen	CE, CB, ENEC, TÜV SÜD, EAC
Gelimiteerde oppervlaktetemperatuur	Nee
Balschot veilig	Nee
Vervangbare LED module	Niet vervangbaar

AANVULLENDE PRODUCTGEGEVENS

Toegevoegde functie

VIVARES

PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN

Hoeveelheid edele metalen	Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen	Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking	80 % ¹⁾
Minimumpercentage gerecycled materiaal in het product	0 % ¹⁾
Recyclebaarheid van het product	Meestal recyclebaar product ¹⁾
Recyclebaarheid van de verpakking	Meestal recyclebare verpakking ¹⁾
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1%	Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1%	Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage	Lead (7439-92-1)

¹⁾ Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)

Productcode	Verpakkingseenheid (stuks per verpakking)	Afmetingen (lengte x breedte x hoogte)	Brutogewicht	Volume
4058075521889	Vouwdoos 1	75 mm x 1,265 mm x 455 mm	4205.00 g	43.17 dm³
4058075521896	Verzenddoos 2	1,280 mm x 155 mm x 465 mm	9575.00 g	92.26 dm³

Productnaam	Productmerk	Productcomponenttype	GTIN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB	LEDVANCE	Lichtregeling	4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB	LEDVANCE	Lichtregeling	4099854476358
SWITCH KINETIC DIRECT 4B WT M ZB	LEDVANCE	Lichtregeling	4099854589799
SWITCH KINETIC DIRECT 4B WT G ZB	LEDVANCE	Lichtregeling	4099854589812
SWITCH KINETIC DIRECT 4B BK ZB	LEDVANCE	Lichtregeling	4099854589836
SWITCH KINETIC DIRECT 4B GR ZB	LEDVANCE	Lichtregeling	4099854589850
VIVARES ZB CONTROL	LEDVANCE	Lichtregeling	4058075427488
VIVARES ZB L/O SENS 220-240	LEDVANCE	Lichtregeling	4058075446182
VIVARES ZB O SENS 220-240	LEDVANCE	Lichtregeling	4058075544222
VIVARES ZB COUPLER	LEDVANCE	Lichtregeling	4058075463806

Gebruiksaanwijzing / veiligheidsinstructies
PANEL DIRECT/INDIRECT 1200 UGR 19 ZBVR

PDF (1.44 MB)

Uitgebreide installatiegids
Quick Installation Guide VIvares Zigbee

PDF (5.99 MB)

Juridische informatie
LSI PANEL D I DALI AND ZBVR

PDF (1.15 MB)

Juridische informatie
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Conformiteitsverklaringen
PANEL D I 1200 36W 4000K UGR19 ZBVR

PDF (311.78 KB)

EU Data Act
SMART ZigBee Lamps and Luminaires

PDF (456.29 KB)

Productafbeelding: witte achtergrond, diagonaal
PANEL D/I 1200

JPG (998.76 KB)

Productafbeelding: witte achtergrond, diagonaal
PANEL D/I 1200

JPG (938.57 KB)

Productafbeelding: witte achtergrond, horizontaal
PANEL D/I 1200

JPG (709.66 KB)

Productafbeelding: witte achtergrond, rechtop
PANEL D/I 1200

JPG (1.05 MB)

Productlijntekening met letters
PANEL D/I 1200

SVG (10.2 KB)

Productlijntekening met cijfers
PANEL D/I 1200

SVG (17.6 KB)

Product lijntekening, voorzijde, geen afmetingen
PANEL D/I 1200

SVG (7.45 KB)

Verpakkingsafbeelding, ruimtelijk
Panel LED 1200 UGR19 MiCh

JPG (1.65 MB)

IES-bestand (IES)
PANEL D I 1200 36W4000K UGR19 ZBVR

IES (10.17 KB)

LDT-bestand (Eulumdat)
PANEL D I 1200 36W4000K UGR19 ZBVR

LDT (11.29 KB)

ULD-bestand (DIALux)
PL D-I 120036W-4000KUGR19

ULD (1.3 MB)

ROLF-bestand (RELUX)
PANEL D-I 1200

ROLF (351.54 KB)

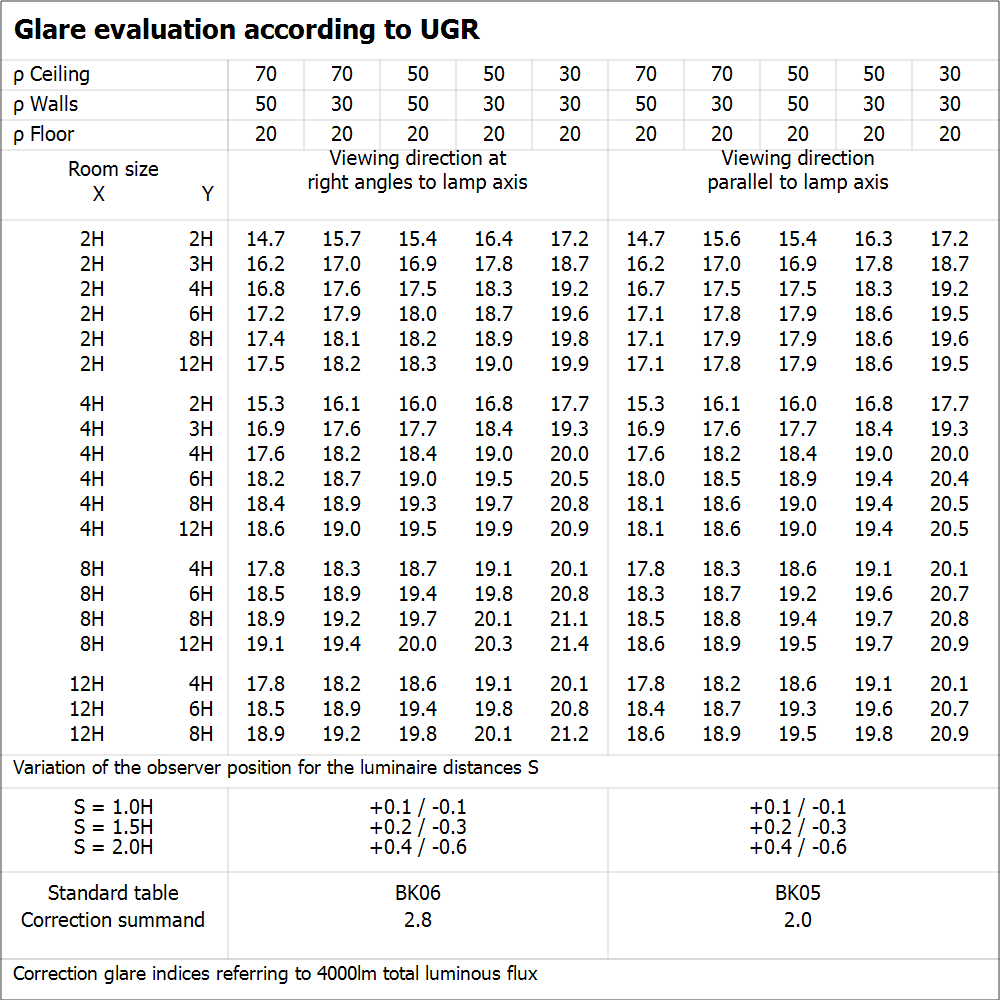

UGR-bestand (UGR-tabel)
