LINEAR MR SENSOR
LN MR SEN 600 P 11W MS 840
GTIN: 4099854401817
Vouwdoos / 1
Alle pakketten weergeven
5 jaar garantie
PRODUCTGEGEVENS
Productvoordelen
- Zeer veelzijdig dankzij selecteerbare CCT en vermogensstappen (Multi Color / Multi Lumen) op de driver
- Hoge kleurconsistentie met SDCM 3
- Zonder gereedschap elektrische aansluiting door drukknopconnector
- Gereedschapsloze montage van het armatuur
Toepassingsgebieden
- Sanitaire ruimten
- Badkamers (IP44)
- Directe vervanging voor armaturen met gloeilampen of fluorescentielampen
Productkenmerken
- Wandarmatuur met directe lichtuitstraling
- Vooraf ingestelde PIR-sensor geïntegreerd in het armatuur
- IP-klasse: IP44
- Schokbestendigheid: IK03
- Wit gelakte metalen behuizing (zoals RAL 9003)
- Doorvoerbedrading mogelijk
- Levensduur (L80/B10): tot 75.000 uur (bij 25°C)
- Materiaal diffusor en eindkap: Polycarbonaat (PC)
- Lengte armatuur: 560 mm
- Hoge lichtopbrengst: tot 130 lm/W
Technische uitrusting
- Inclusief schroeven en pluggen
- Verchroomde eindkappen apart verkrijgbaar voor visuele verbetering
Veiligheidsadvies
- Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
- Let op, risico op elektrische schokken.
- Product in beschermingsklasse I. Alle elektrisch geleidende, metalen behuizingsdelen die tijdens bedrijf of tijdens onderhoud bij een storing spanning kunnen opnemen, moeten continu met de beschermende aardleiding zijn verbonden.
Referenties / Links
- Voor garantie zie www.benelux.ledvance.com/garantie
ELEKTRISCHE GEGEVENS
| Nominale vermogen | 11 W / 8 W / 6 W |
| Nominale spanning | 220…240 V |
| Netfrequentie | 50…60 Hz |
| Nominale stroom | 290…210…150 mA |
| Inschakelstroom | 12 A |
| Inschakelstroomtijd Th50 | 120 µs |
| Max. armaturen op stroomonderbreke B16 A | 52 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C10 | 39 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C16 | 62 |
| Arbeidsfactor λ | > 0,90 |
| Totale harmonische vervorming | < 30 % |
| Veiligheidsklasse | I |
| Bedrijfsmodus | Integrated LED driver |
Fotometrische gegevens
| Lichtstroom | 1430 lm / 1040 lm / 780 lm 1) |
| Lichtstroom efficiëntie | 130 lm/W 2) |
| Kleurtemperatuur | 3000 K / 4000 K |
| Lichtkleur | Warm White, Koel wit |
| Kleurweergave-index Ra | > 80 |
| Standaardafwijking van kleurproeven | < 3 sdcm |
| Flikkervrij | Ja |
| Flikkerwaarde Pst LM | < 1 |
| Stroboscoopeffect waarde SVM | < 0.4 |
| Fotobiologische veiligheidsgroep EN62778 | RG0 |
| Fotobiologische veiligheidsgroep EN62471 | RG0 |
| Stralingshoek | 120 ° |
1) 1320 lm / 960 lm / 720 lm bij 3000K
2) 120 lm/W bij 3000K
2) 120 lm/W bij 3000K
Adjustable attributes
| Nominale vermogen | Kleurtemperatuur | Lichtstroom | Lichtstroom efficiëntie |
|---|---|---|---|
| 11 W | 4000 K | 1430 lm | 130 lm/W |
| 11 W | 3000 K | 1320 lm | 120 lm/W |
| 8 W | 4000 K | 1040 lm | 130 lm/W |
| 8 W | 3000 K | 960 lm | 120 lm/W |
| 6 W | 4000 K | 780 lm | 130 lm/W |
| 6 W | 3000 K | 720 lm | 120 lm/W |
AFMETINGEN & GEWICHT
| Lengte | 561,00 mm |
| Hoogte | 82,00 mm |
| Breedte | 82,00 mm |
| Product gewicht | 800,00 g |
MATERIALEN & KLEUREN
| Kleur van het product | Wit |
| Kleur behuizing | Wit |
| RAL nummer [PIM] | RAL 9016 |
| Body materiaal | Aluminum |
| Materiaal afdekking | Polycarbonate (PC) |
| Materiaal van lichtuitstralend oppervlak | Polycarbonaat (pc) |
| Glow Wire Test volgens IEC 60695-2-12 | 750 °C |
| Kwikgehalte | 0.0 mg |
TOEPASSING & MONTAGE
| Omgevingstemperatuur bereik | -20…+45 °C |
| Opslagtemperatuur | -20…+80 °C |
| Type aansluiting | Schroefloze klem, 3-Polig (L, N, PE) |
| Type bescherming | IP44 |
| Beschermklasse IK ( Schok bestendi [PIM] | IK03 |
| Dimbaar | Nee |
| Montagetype | Surface |
| Montagelocatie | Muur |
| Toepassingsomgeving | Indoor |
| Instelbaar | Nee |
| Met lichtbron | Ja |
| Vervangbare lichtbron | Nee |
Levensduur
| Levensduur L70/B50 @ 25 °C | 100000 h 1) |
| Levensduur L80/B10 @ 25 °C | 75000 h 1) |
| Levensduur L90/B10 @ 25 °C | 50000 h |
| Aantal schakelcycli | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
| Uitgangsstroom: | 290…210…150 mA |
| E-VSA - Uitgangsrimpelstroom | < 30 % |

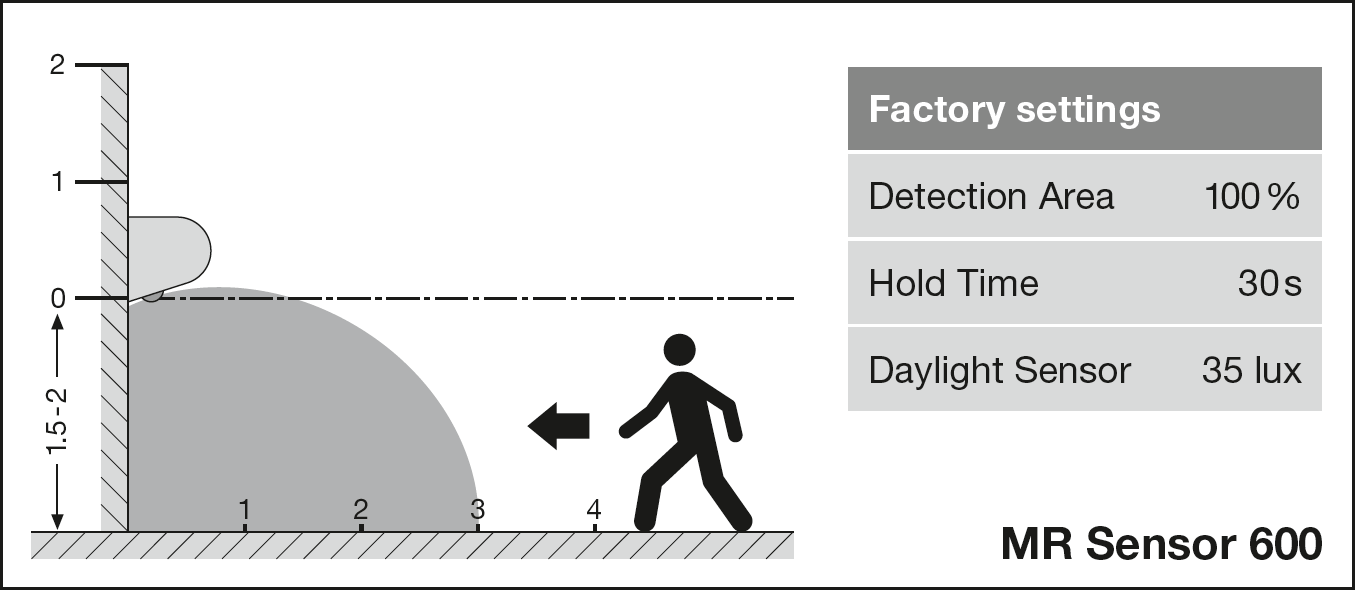

SENSOR
| Type sensor | daglicht, Beweging |
| Sensortechnologie | Passief infrarood (PIR) |
| Detectiehoek sensor | 120 ° |
| Sensorgestuurde schakeltijd | 30 s |
| Detectiebereik van bewegingssensor | 1…3 m |
| Detectiedrempel van daglichtsensor | 5…35 lx |
CERTIFICATEN & NORMEN
| Normen | CE, CB, ENEC, UKCA, EAC, EPD |
| Gelimiteerde oppervlaktetemperatuur | Ja |
| Balschot veilig | Nee |
| EPD | LEDV-00044-V01.01-EN |
AANVULLENDE PRODUCTGEGEVENS
| Toegevoegde functie | MULTI SELECT |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Ja |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage | Lead (7439-92-1) |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
