TruSys PERFORMANCE VERY NARROW

TruSys® PFM VN 70 W 4000 K DALI

GTIN: 4058075291133 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Zeer gerichte lichtverdeling voor magazijnen met hoge stellingen
  • Eenvoudige installatie, geen gereedschap vereist voor aansluiting
  • Energiebesparend en kostenefficiënt
  • Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
  • Rijen van max. 57 (On-Off) / 66 (DALI) armaturen mogelijk
  • Versies met DALI E-VSA beschikbaar
Toepassingsgebieden
  • Directe vervanging voor armaturen met fluorescentielampen
  • Industriehallen, magazijnen met hoge stellingen, garages, ijzerwinkels
Productkenmerken
  • Zeer smalle uitstralingshoek: 30°
  • Inklikoplossing met drukknoppen
  • Lichtopbrengst: tot 160 lm/W
  • Vaste armatuurbevestigingspunten
  • Lumenpakket 5600 lm, 8000 lm, 11200 lm
  • Plaatstalen behuizing
  • Lensmateriaal: PMMA
  • IP-klasse: IP20
  • In uniform LEDVANCE familieontwerp
  • Levensduur (L80/B10): tot 60.000 uur
Technische uitrusting
  • Montagerail met vaste geïntegreerde 5- en 8-polige kabel
ELEKTRISCHE GEGEVENS
Nominale vermogen 70,00 W
Nominale spanning 220…240 V
Netfrequentie 0/50/60 Hz
Nominale stroom 380 mA
Inschakelstroom 40 A
Inschakelstroomtijd Th50 178 µs
Max. armaturen op stroomonderbreke B16 A 15
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 14
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 23
Arbeidsfactor λ > 0,90
Totale harmonische vervorming < 20 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 11200 lm
Lichtstroom efficiëntie 160 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra ≥80
Standaardafwijking van kleurproeven ≤3 sdcm
Flikkervrij Ja
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 30 °
UGR longitudinal 21
AFMETINGEN & GEWICHT
Lengte 1500,00 mm
Hoogte 39,40 mm
Breedte 66,80 mm
Product gewicht 1660,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
Body materiaal Steel
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak PMMA
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -25…+40 °C
Type aansluiting Plug-in-verbinding
Type bescherming IP20
Beschermklasse IK ( Schok bestendi [PIM] IK04
Dimbaar Ja
Type of dimming [GMS] DALI
Montagetype Pendel/opbouw
Montagelocatie Montagerail
Toepassingsomgeving Indoor
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 55000 h 1)
Levensduur L80/B10 @ 25 °C 50000 h 1)
Levensduur L90/B10 @ 25 °C 40000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 980 mA
E-VSA - Uitgangsrimpelstroom < 20 %
CERTIFICATEN & NORMEN
Normen CE, CB, ENEC, EAC
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Aantal inbegrepen lichtbronnen -
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075291133 Vouwdoos
1		 83 mm x 1,571 mm x 88 mm 1835.00 g 11.47 dm³
4058075291140 Verzenddoos
4		 1,589 mm x 194 mm x 198 mm 8133.00 g 61.04 dm³
Gebruiksaanwijzing / veiligheidsinstructies
UI_TruSys® TRUNKING SYSTEM PFM DALI
PDF (1.5 MB)
Juridische informatie
LS Insert Trusys PFM DALI
PDF (1.34 MB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Productafbeelding: witte achtergrond, diagonaal
TRUSYS PFM LUM
JPG (937.7 KB)
Productlijntekening met letters
TRUSYS PFM
SVG (8.21 KB)
Productlijntekening met cijfers
TRUSYS PFM
SVG (16.04 KB)
Product lijntekening, voorzijde, geen afmetingen
TRUSYS PFM
SVG (5.48 KB)
IES-bestand (IES)
TRUSYS PFM 70W 4000K VN DALI
IES (10.14 KB)
LDT-bestand (Eulumdat)
TRUSYS PFM 70W 4000K VN DALI
LDT (9.64 KB)
ULD-bestand (DIALux)
TRUSYS PFM 70W-4000K VN DALI
ULD (226.3 KB)

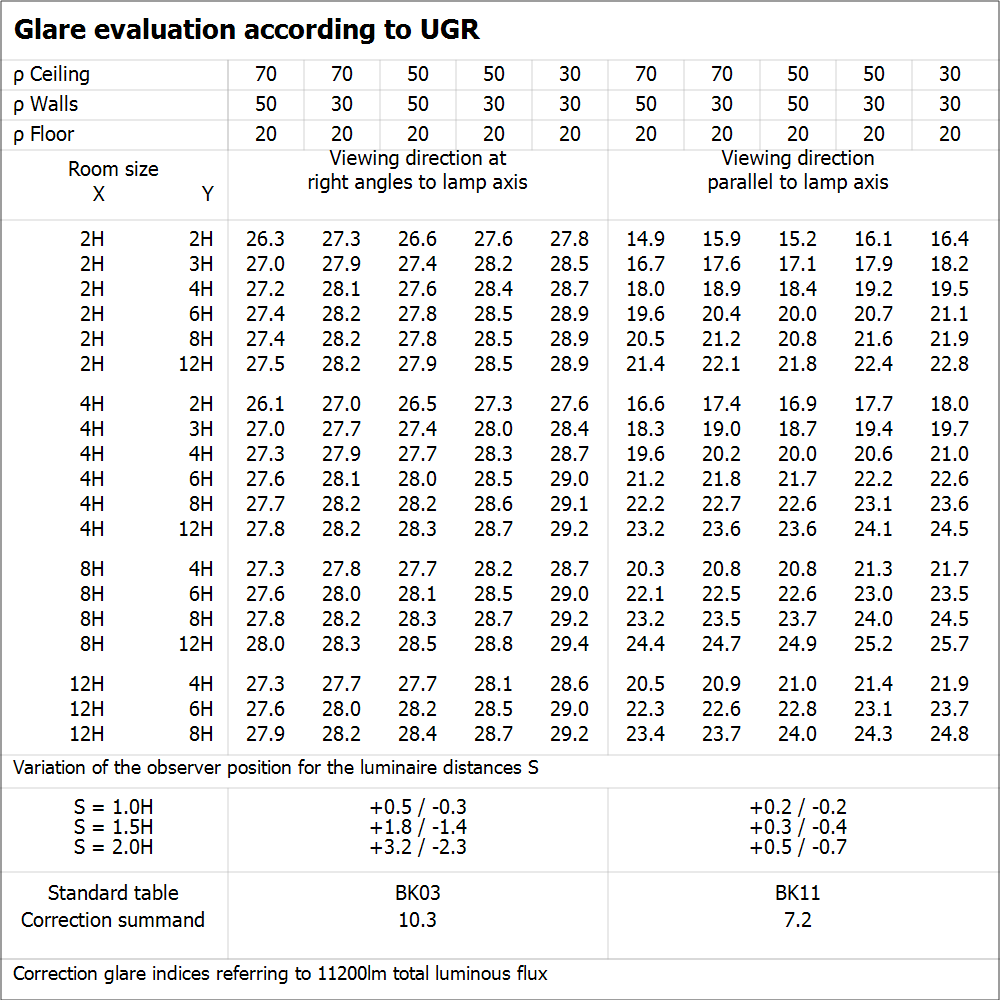

UGR-bestand (UGR-tabel)
TRUSYS PFM 70W 4000K VN DALI
PNG (62.66 KB)
Lichtverdelingscurve type kegel
TRUSYS PFM 70W 4000K VN DALI
SVG (90.06 KB)
Lichtverdelingscurve type polair
TRUSYS PFM 70W 4000K VN DALI
SVG (245.34 KB)
CAD STEP 3D
TRUSYS PFM INSERT
STEP (1.96 MB)
EAN SEG-nummer STK-nummer
4058075291133 7215026 4283619
