TruSys PERFORMANCE DOUBLE ASYMMETRIC
TruSys® PFM DS 70 W/4000 K
GTIN: 4058075398832
Vouwdoos / 1
Alle pakketten weergeven
5 jaar garantie
PRODUCTGEGEVENS
Productvoordelen
- Dubbel gerichte lichtverdeling voor schapverlichting
- Eenvoudige installatie, geen gereedschap vereist voor aansluiting
- Energiebesparend en kostenefficiënt
- Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
- Rijen tot 57 armaturen mogelijk
Toepassingsgebieden
- Directe vervanging voor armaturen met compact fluorescentielampen
- Industriehallen, magazijnen met hoge stellingen, garages, ijzerwinkels
- Discounters, supermarkten
Productkenmerken
- Uitstralingshoek dubbel asymmetrisch: 2x30°
- Inklikoplossing met drukknoppen
- Lichtopbrengst: tot 160 lm/W
- Vaste armatuurbevestigingspunten
- Lumenpakket 5600 lm, 8000 lm, 11200 lm
- Plaatstalen behuizing
- Lensmateriaal: PMMA
- IP-klasse: IP20
- In uniform LEDVANCE familieontwerp
- Levensduur (L80/B10): tot 60.000 uur
Technische uitrusting
- Montagerail met vaste geïntegreerde 5- en 8-polige kabel
ELEKTRISCHE GEGEVENS
| Nominale vermogen | 70,00 W |
| Nominale spanning | 220…240 V |
| Netfrequentie | 50…60 Hz |
| Nominale stroom | 380 mA |
| Inschakelstroom | 32 A |
| Inschakelstroomtijd Th50 | 400 µs |
| Max. armaturen op stroomonderbreke B16 A | 5 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C10 | 5 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C16 | 9 |
| Arbeidsfactor λ | > 0,90 |
| Totale harmonische vervorming | < 20 % |
| Veiligheidsklasse | I |
| Bedrijfsmodus | Integrated LED driver |
Fotometrische gegevens
| Lichtstroom | 11200 lm |
| Lichtstroom efficiëntie | 160 lm/W |
| Kleurtemperatuur | 4000 K |
| Lichtkleur | Koel wit |
| Kleurweergave-index Ra | ≥80 |
| Standaardafwijking van kleurproeven | ≤3 sdcm |
| Flikkervrij | Ja |
| Fotobiologische veiligheidsgroep EN62778 | RG1 |
| Stralingshoek | 2 x 30 ° |
| UGR longitudinal | 21 |
AFMETINGEN & GEWICHT
| Lengte | 1500,00 mm |
| Hoogte | 39,40 mm |
| Breedte | 66,80 mm |
| Product gewicht | 1660,00 g |
MATERIALEN & KLEUREN
| Kleur van het product | Wit |
| Kleur behuizing | Wit |
| Body materiaal | Steel |
| Materiaal afdekking | Polymethylmethacrylate (PMMA) |
| Materiaal van lichtuitstralend oppervlak | PMMA |
| Glow Wire Test volgens IEC 60695-2-12 | 650 °C |
| Kwikgehalte | 0.0 mg |
TOEPASSING & MONTAGE
| Omgevingstemperatuur bereik | -25…+40 °C |
| Type aansluiting | Plug-in-verbinding |
| Type bescherming | IP20 |
| Beschermklasse IK ( Schok bestendi [PIM] | IK04 |
| Dimbaar | Nee |
| Montagetype | Pendel/opbouw |
| Montagelocatie | Montagerail |
| Toepassingsomgeving | Indoor |
| Met lichtbron | Ja |
| Vervangbare lichtbron | Nee |
Levensduur
| Levensduur L70/B50 @ 25 °C | 55000 h 1) |
| Levensduur L80/B10 @ 25 °C | 50000 h 1) |
| Levensduur L90/B10 @ 25 °C | 40000 h |
| Aantal schakelcycli | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
| Uitgangsstroom: | 980 mA |
| E-VSA - Uitgangsrimpelstroom | < 20 % |
CERTIFICATEN & NORMEN
| Normen | CE, CB, ENEC, EAC |
| Balschot veilig | Nee |
| Vervangbare LED module | Niet vervangbaar |
AANVULLENDE PRODUCTGEGEVENS
| Aantal inbegrepen lichtbronnen | - |
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
| Hoeveelheid edele metalen | Bevat minstens 10 mg |
| Hoeveelheid zeldzame aardmetalen | Bevat minstens 1 mg |
| Minimumpercentage gerecycled materiaal in verpakking | 80 % 1) |
| Minimumpercentage gerecycled materiaal in het product | 0 % 1) |
| Recyclebaarheid van het product | Meestal recyclebaar product 1) |
| Recyclebaarheid van de verpakking | Meestal recyclebare verpakking 1) |
| Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% | Nee |
| Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% | Ja |
| Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage | Lead (7439-92-1) Nonafluorobutanesulfonic acid (59933-66-3) |
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
| Productcode | Verpakkingseenheid (stuks per verpakking) | Afmetingen (lengte x breedte x hoogte) | Brutogewicht | Volume |
|---|---|---|---|---|
| 4058075398832 | Vouwdoos 1 |
108 mm x 1,534 mm x 102 mm | 1835.00 g | 16.90 dm³ |
| 4058075398849 | Verzenddoos 4 |
1,547 mm x 218 mm x 231 mm | 8133.00 g | 77.90 dm³ |
Gebruiksaanwijzing / veiligheidsinstructies
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
Juridische informatie
LS Insert Trusys PFM
LS Insert Trusys PFM
Conformiteitsverklaringen
TRUSYS PFM
TRUSYS PFM
Productafbeelding: witte achtergrond, diagonaal
TRUSYS PFM LUM
TRUSYS PFM LUM
Productlijntekening met letters
TRUSYS PFM
TRUSYS PFM
Productlijntekening met cijfers
TRUSYS PFM
TRUSYS PFM
Product lijntekening, voorzijde, geen afmetingen
TRUSYS PFM
TRUSYS PFM
IES-bestand (IES)
TRUSYS PFM 70W 4000K DS
TRUSYS PFM 70W 4000K DS
LDT-bestand (Eulumdat)
TRUSYS PFM 70W 4000K DS
TRUSYS PFM 70W 4000K DS
ULD-bestand (DIALux)
TRUSYS PFM 70W-4000K DS
TRUSYS PFM 70W-4000K DS

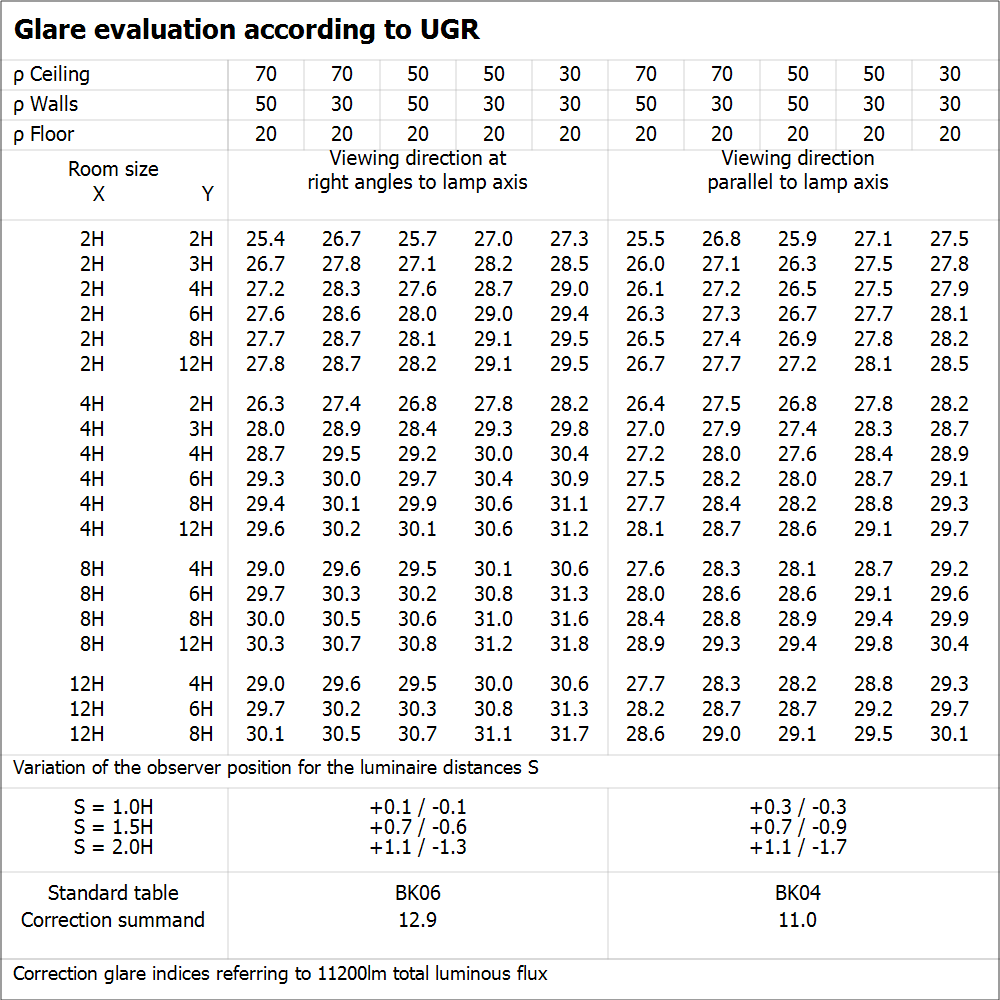

UGR-bestand (UGR-tabel)
