TruSys FLEX VERY WIDE

TRUSYS FLEX P 35W 840 VW CL WT

GTIN: 4058075771017 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • Zeer brede lichtverdeling voor gebiedsaanstraling
  • Eenvoudige installatie, geen gereedschap vereist voor aansluiting
  • Energiebesparend en kostenefficiënt
  • Flexibele toepassing dankzij een reeks verschillende lumenpakketten en uitstralingshoeken
  • 5 jaar garantie
Toepassingsgebieden
  • Directe vervanging voor armaturen met fluorescentielampen
  • Industriehallen, magazijnen met hoge rekken, ijzerwarenwinkels
  • Discounters, supermarkten
Productkenmerken
  • Zeer brede uitstralingshoek: 120°
  • Inklikoplossing met drukknoppen
  • Lichtopbrengst: tot 175 lm/W
  • Vaste armatuurbevestigingspunten
  • Armatuurversies verkrijgbaar met aan/uit of IoT-ready DALI-2 driver
  • Plaatstalen behuizing
  • Lensmateriaal: PMMA
  • Beschermingsklasse: IP40
Technische uitrusting
  • Montagerail met vaste geïntegreerde 5- en 8-polige kabel
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 35,00 W
Nominale spanning 220…240 V
Netfrequentie 50…60 Hz
Nominale stroom 160,000 mA
Inschakelstroom 27.5 A
Inschakelstroomtijd Th50 148 µs
Max. armaturen op stroomonderbreke B16 A 22
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 17
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 27
Arbeidsfactor λ ≥ 0,95
Totale harmonische vervorming ≤ 15 %
Veiligheidsklasse I
Bedrijfsmodus Integrated LED driver
Fotometrische gegevens
Lichtstroom 6000 lm
Lichtstroom efficiëntie 175 lm/W
Kleurtemperatuur 4000 K
Lichtkleur Koel wit
Kleurweergave-index Ra ≥80
Standaardafwijking van kleurproeven 3 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM ≤1
Stroboscoopeffect waarde SVM ≤0.4
Fotobiologische veiligheidsgroep EN62778 RG1
Stralingshoek 120 °
AFMETINGEN & GEWICHT
Lengte 1500,00 mm
Hoogte 39,40 mm
Breedte 77,70 mm
Product gewicht 1680,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9016
Body materiaal Steel
Materiaal afdekking Polymethylmethacrylate (PMMA)
Materiaal van lichtuitstralend oppervlak Acrylglas (PMMA)
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -25…+40 °C
Opslagtemperatuur -40…+80 °C
Type aansluiting Plug-in-verbinding
Type bescherming IP40
Beschermklasse IK ( Schok bestendi [PIM] IK04
Dimbaar Nee
Montagetype Pendel/opbouw
Montagelocatie Montagerail
Toepassingsomgeving Indoor
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 76000 h 1)
Levensduur L90/B10 @ 25 °C 38000 h
Aantal schakelcycli 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 430 mA
E-VSA - Uitgangsrimpelstroom < 5 %
NOODVERLICHTING
Type noodverlichting (EL) EL-gecertificeerde driver (0Hz/DC-werking) voor centrale batterijwerking inbegrepen
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE, CB, UKCA, ENEC, EAC
Gelimiteerde oppervlaktetemperatuur Ja
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Hoeveelheid edele metalen Bevat minstens 10 mg
Hoeveelheid zeldzame aardmetalen Bevat minstens 1 mg
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4058075771017 Vouwdoos
1		 108 mm x 1,534 mm x 102 mm 1855.00 g 16.90 dm³
4058075771024 Verzenddoos
4		 1,547 mm x 218 mm x 231 mm 8213.00 g 77.90 dm³
Gebruiksaanwijzing / veiligheidsinstructies
TRUSYS FLEX ON OFF 840
PDF (4.2 MB)
Juridische informatie
Light Source Insert Trusys Flex On Off
PDF (2.55 MB)
Juridische informatie
Legal insert TRUSYS FLEX ON OFF
PDF (1.33 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Conformiteitsverklaringen
CE Declaration of Conformity TRUSYS FLEX
PDF (302.37 KB)
Certificaten
ENEC TRUSYS FLEX P ON OFF
PDF (850.81 KB)
Productafbeelding: witte achtergrond, diagonaal
TRUSYS FLEX luminaire - clear
JPG (737.99 KB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (1.19 MB)
Productafbeelding: witte achtergrond, horizontaal
TRUSYS FLEX luminaire - clear
JPG (654.72 KB)
Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (686.67 KB)
Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
TRUSYS FLEX luminaire - clear
JPG (816.92 KB)
Productlijntekening met letters
TRUSYS FLEX luminaire - clear
SVG (11.1 KB)
Productlijntekening met cijfers
TRUSYS FLEX luminaire - clear
SVG (18.54 KB)
Product lijntekening, voorzijde, geen afmetingen
TRUSYS FLEX luminaire - clear
SVG (7.48 KB)
Catalogusinfo 1
TRUSYS FLEX DALI
PNG (82.96 KB)
Catalogusinfo 2
TRUSYS FLEX DALI
PNG (10.5 KB)
Catalogusinfo 3
TRUSYS FLEX
PNG (76.66 KB)
Catalogusinfo 4
TRUSYS FLEX DALI
PNG (100.61 KB)
Catalogusinfo 5
TRUSYS FLEX
PNG (188.88 KB)
Catalogusinfo 6
TRUSYS FLEX EM
PNG (72.09 KB)
IES-bestand (IES)
TRUSYS FLEX P 35W 840 VW CL WT
IES (6.5 KB)
LDT-bestand (Eulumdat)
TRUSYS FLEX P 35W 840 VW CL WT
LDT (7.37 KB)
ULD-bestand (DIALux)
TRUSYS FLEX P 35W 840 VW
ULD (181.76 KB)
ROLF-bestand (RELUX)
TRUSYS FLEX P 35W 840
ROLF (431.87 KB)

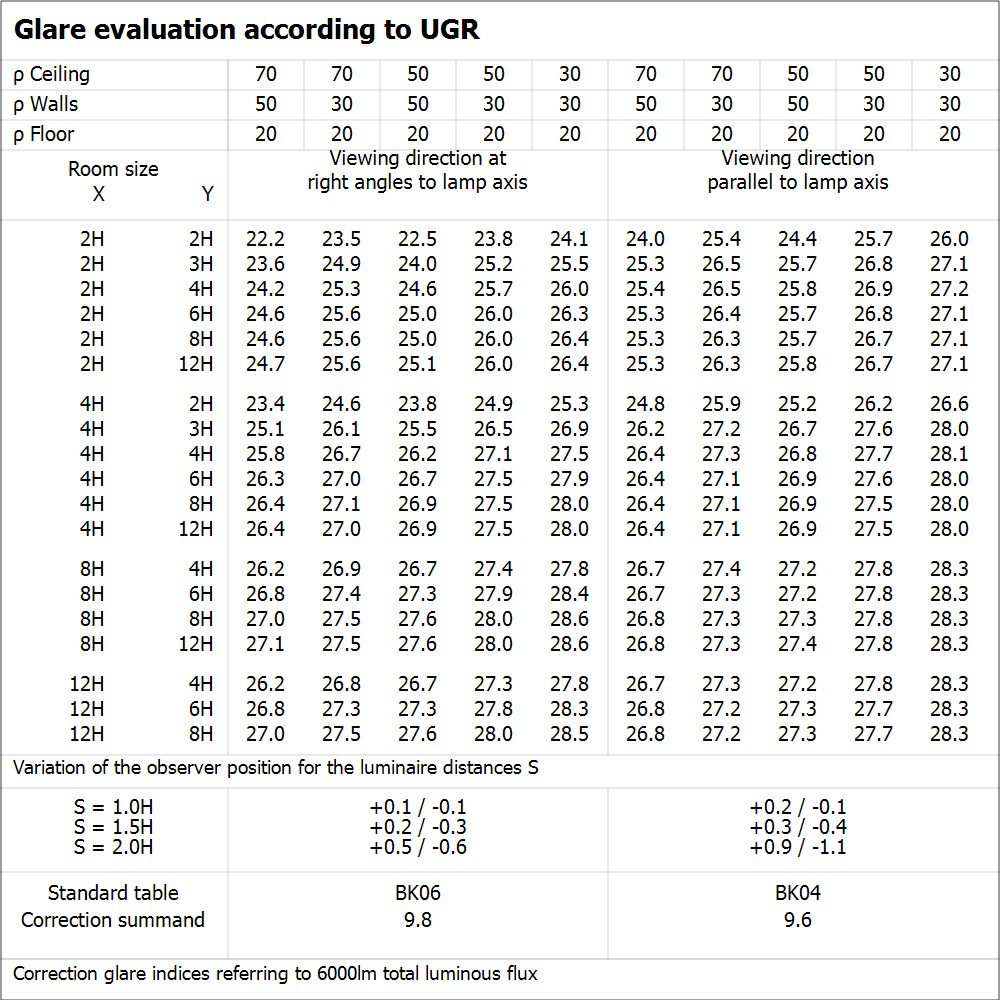

UGR-bestand (UGR-tabel)
