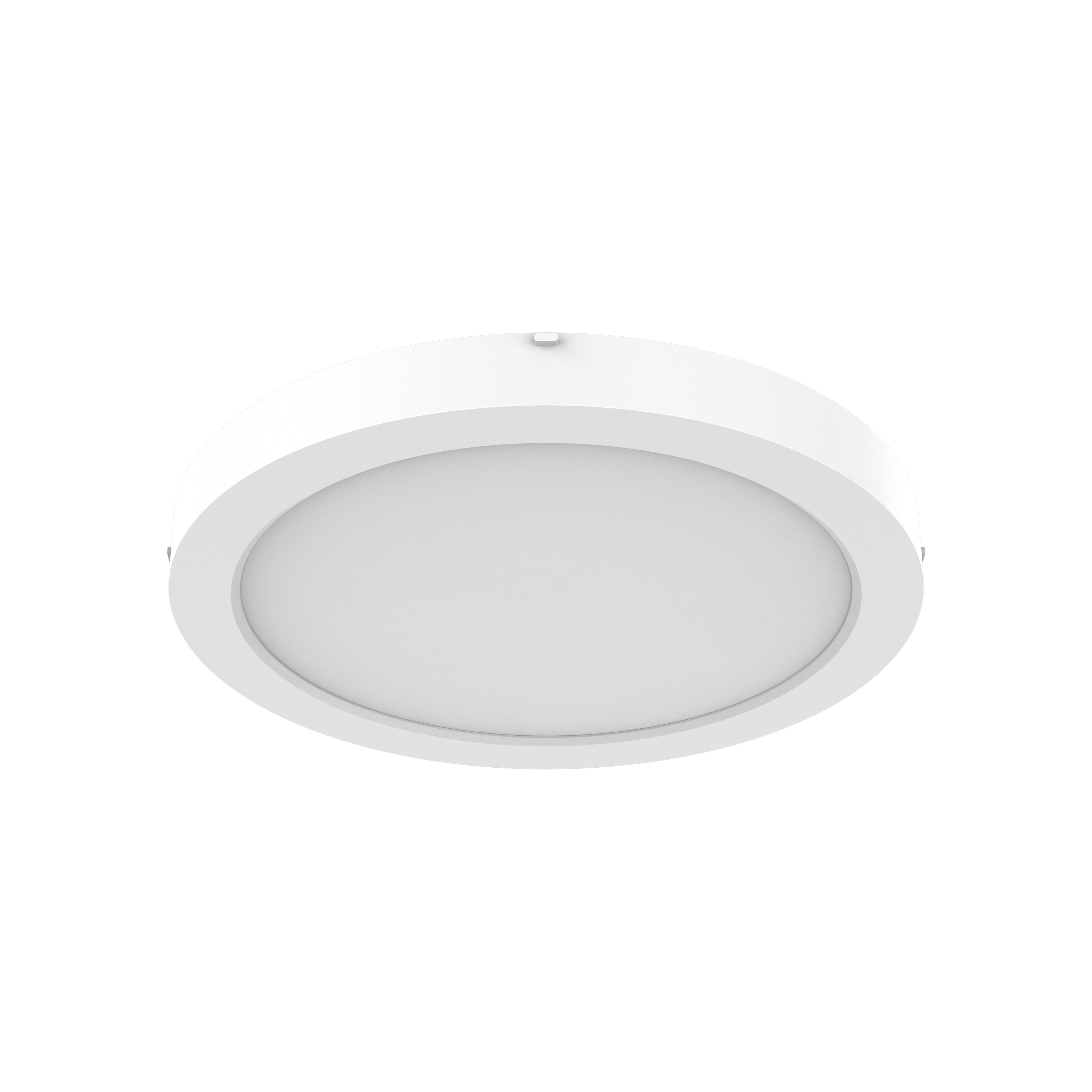

DOWNLIGHT UNIVERSAL DALI

DL UNIV DA D300 V 22W ML 83040 WT

GTIN: 4099854541377 Vouwdoos / 1 Alle pakketten weergeven
Download data sheet
5 jaar garantie
Snelle lichtberekening
De snelle manier om verlichtingsprojecten te plannen

PRODUCTGEGEVENS

Productvoordelen
  • De oplossing voor comfortabele renovatie: universele montage in bestaande plafonduitsparingen
  • Zeer veelzijdig dankzij selecteerbare CCT- en vermogensstappen (Multi Colour / Multi Lumen)
  • Externe DALI-2 driver meegeleverd voor Multi Lumen via dipswitch op het apparaat
  • Energiebesparing dankzij een hoge systeemefficiëntie: tot 130 lm/W
  • Zeer homogene lichtverdeling
  • Verdere varianten met aan/uit en sensor beschikbaar
Toepassingsgebieden
  • Directe vervanging voor inbouwarmaturen met fluorescentielampen
  • Ontvangstruimtes, foyers, gangen, gemeenschappelijke ruimtes
Productkenmerken
  • Witte polycarbonaat armaturen met vlak design
  • Multi Colour-functie: 3.000 K en 4.000 K
  • Multi Lumen functie: 2 vermogensstanden selecteerbaar
  • Multi Cut-out: verstelbare montageveren voor plafonduitsparingen van 65 mm tot 260 mm
  • Verkrijgbaar in twee maten: 200 mm en 300 mm diameter
  • Hoge kleurconsistentie: < 4 SDCM
  • Beschermingstype: IP44 (kamerzijde)
  • Geschikt voor doorvoerbedrading
  • Levensduur (L80/B50): 50.000 uur (bij 25°C)
Technische uitrusting
  • Extra afdekringen apart verkrijgbaar in ronde vorm en in verschillende kleuren
  • Inclusief veiligheidskoord
Veiligheidsadvies
  • Alle elektrische aansluitingen moeten door een installateur worden gemaakt.
  • Let op, risico op elektrische schokken.
  • De armaturen zijn niet geschikt om te worden afgedekt met thermisch geïsoleerd materiaal.
Referenties / Links
ELEKTRISCHE GEGEVENS
Nominale vermogen 22 W / 15 W
Nominale spanning 220…240 V
Netfrequentie 0/50/60 Hz
Nominale stroom 98 mA
Inschakelstroom 39.2 A
Inschakelstroomtijd Th50 7.44 µs
Max. armaturen op stroomonderbreke B16 A 19
Max. aantal armaturen per leidingbeveiligingsschakelaar C10 15
Max. aantal armaturen per leidingbeveiligingsschakelaar C16 24
Arbeidsfactor λ 0,9
Totale harmonische vervorming < 15 %
Veiligheidsklasse II
Bedrijfsmodus External LED driver
Fotometrische gegevens
Lichtstroom 3000 lm / 2850 lm / 2100 lm / 2020 lm
Lichtstroom efficiëntie 135 lm/W / 130 lm/W / 140 lm/W
Kleurtemperatuur 3000 K / 4000 K
Referentieregelaar instelling van ingebouwde lichtbron (Kelvin) 4000 K
Lichtkleur Warm White, Koel wit
Kleurweergave-index Ra > 80
Standaardafwijking van kleurproeven < 4 sdcm
Flikkervrij Ja
Flikkerwaarde Pst LM <1
Stroboscoopeffect waarde SVM <0.4
Fotobiologische veiligheidsgroep EN62778 RG0
Stralingshoek 110 °
Adjustable attributes
Nominale vermogen Kleurtemperatuur Lichtstroom Lichtstroom efficiëntie
22 W 3000 K 2850 lm 130 lm/W
22 W 4000 K 3000 lm 135 lm/W
15 W 3000 K 2020 lm 135 lm/W
15 W 4000 K 2100 lm 140 lm/W
AFMETINGEN & GEWICHT
Diameter 290,00 mm
Hoogte 22,00 mm
Product gewicht 835,00 g
MATERIALEN & KLEUREN
Kleur van het product Wit
Kleur behuizing Wit
RAL nummer [PIM] RAL 9003
Body materiaal Polycarbonate (PC)
Glow Wire Test volgens IEC 60695-2-12 650 °C
Kwikgehalte 0.0 mg
TOEPASSING & MONTAGE
Omgevingstemperatuur bereik -20…+40 °C
Opslagtemperatuur -20…+80 °C
Type aansluiting Schroefloze terminal
Type bescherming IP44/IP20
Beschermklasse IK ( Schok bestendi [PIM] IK03
Dimbaar Ja
Type of dimming [GMS] DALI
IoT ready Ondersteuning van DALI-gegevenstype PART 251, 252, 253 1)
Montagetype Recessed
Montagelocatie Plafond
Toepassingsomgeving Indoor
Diameter inbouw opening 65…260 mm
Inbouwdiepte 22,0 mm
Instelbaar Nee
Met lichtbron Ja
Vervangbare lichtbron Nee
1) Internet of Things. Ondersteunt gegevensoverdracht via een gateway naar cloudgebaseerde monitoringplatforms, zoals LEDVANCE VIVARES Cloud.
Levensduur
Levensduur L70/B50 @ 25 °C 100000 h 1)
Levensduur L80/B10 @ 25 °C 50000 h 1)
Levensduur L90/B10 @ 25 °C 40000 h
Aantal schakelcycli 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
VOORSCHAKELAPPARATUUR
Uitgangsstroom: 500mA / 350 mA
E-VSA - Uitgangsrimpelstroom < 10 %
E-VSA - Lengte 105.00 mm
E-VSA - Breedte 45.00 mm
ECG - Hoogte 25.00 mm
Aanbevolen voorschakelapparatuur DR DALI-P-30 220-240 700
NOODVERLICHTING
Type noodbedieningstest Geen
CERTIFICATEN & NORMEN
Normen CE, ENEC, UKCA, EAC
Gelimiteerde oppervlaktetemperatuur Nee
Balschot veilig Nee
Vervangbare LED module Niet vervangbaar
AANVULLENDE PRODUCTGEGEVENS
Toegevoegde functie MULTI SELECT, VIVARES
PRODUCTBLAD MET BETREKKING TOT MILIEUKWALITEITEN EN -EIGENSCHAPPEN
Minimumpercentage gerecycled materiaal in verpakking 80 % 1)
Minimumpercentage gerecycled materiaal in het product 0 % 1)
Recyclebaarheid van het product Meestal recyclebaar product 1)
Recyclebaarheid van de verpakking Meestal recyclebare verpakking 1)
Lijst van gevaarlijke stoffen in het product in concentraties van meer dan 0,1% Nee
Bevat zeer zorgwekkende stoffen in concentraties van meer dan 0,1% Ja
Lijst van zeer zorgwekkende stoffen in concentraties van meer dan 0,1% in massapercentage Lead (7439-92-1), Tripnehyl Phosphate (115-86-6)
1) Volgens AGEC-decreet 2022-748 (Franse antiafvalwetgeving voor een circulaire economie)
Productcode Verpakkingseenheid (stuks per verpakking) Afmetingen (lengte x breedte x hoogte) Brutogewicht Volume
4099854541377 Vouwdoos
1		 305 mm x 295 mm x 60 mm 1004.00 g 5.40 dm³
4099854541384 Verzenddoos
8		 509 mm x 321 mm x 322 mm 8866.00 g 52.61 dm³
Product afbeelding Naam product EAN
DL UNIV RING D300 BK 4099854541537
DL UNIV RING D300 BN 4099854541612
Gebruiksaanwijzing / veiligheidsinstructies
G11249993 DOWNLIGHT UNIVERSAL
PDF (4.41 MB)
Juridische informatie
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Juridische informatie
LUM PANELS_SI
PDF (332.93 KB)
Juridische informatie
G11252354 Light source insert
PDF (2.27 MB)
Conformiteitsverklaringen
DL UNIV Recessed luminaire
PDF (264.58 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Productafbeelding: witte achtergrond, diagonaal
DL UNIV V ML 83040 WT
JPG (1.24 MB)
Productafbeelding: witte achtergrond, diagonaal, alternatieve afbeelding
DL UNIV DA V ML 83040 WT
JPG (1.23 MB)
Productafbeelding: witte achtergrond, horizontaal
DL UNIV V ML 83040 WT
JPG (1.45 MB)
Productafbeelding: witte achtergrond, horizontaal, alternatieve afbeelding
DL UNIV DA V ML 83040 WT
JPG (1.26 MB)
Productafbeelding: witte achtergrond, rechtop
DL UNIV V ML 83040 WT
JPG (1.24 MB)
Productafbeelding: witte achtergrond, rechtop, alternatieve afbeelding
DL UNIV DA V ML 83040 WT
JPG (995.06 KB)
Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
JPG (1.09 MB)
Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
JPG (853.33 KB)
Productafbeelding: witte achtergrond, met accessoire, alternatieve afbeelding
DL UNIV V ML 83040 WT
JPG (1.1 MB)
Productlijntekening met letters
DL UNIV DA D300 V 22W ML 83040 WT
SVG (19.17 KB)
Productlijntekening met cijfers
DL UNIV DA D300 V 22W ML 83040 WT
SVG (23.34 KB)
Productlijntekening - technisch
DL UNIV DA D300 V 22W ML 83040 WT
SVG (16.36 KB)
IES-bestand (IES)
DL UNIV DA D300 V 22W MS 830 WT LEDV
IES (1.79 KB)
IES-bestand (IES)
DL UNIV DA D300 V 22W MS 840 WT LEDV
IES (1.79 KB)
LDT-bestand (Eulumdat)
DL UNIV DA D300 V 22W MS 830 WT LEDV
LDT (1.61 KB)
LDT-bestand (Eulumdat)
DL UNIV DA D300 V 22W MS 840 WT LEDV
LDT (1.6 KB)
UGR-bestand (UGR-tabel)
DL UNIV DA D300 V 22W MS 830 WT LEDV
PNG (56.18 KB)
UGR-bestand (UGR-tabel)
DL UNIV DA D300 V 22W MS 840 WT LEDV
PNG (55.71 KB)
Lichtverdelingscurve type kegel
DL UNIV DA D300 V 22W MS 830 WT LEDV
SVG (10.55 KB)
Lichtverdelingscurve type kegel
DL UNIV DA D300 V 22W MS 840 WT LEDV
SVG (10.55 KB)
Lichtverdelingscurve type polair
DL UNIV DA D300 V 22W MS 830 WT LEDV
SVG (14.65 KB)
Lichtverdelingscurve type polair
DL UNIV DA D300 V 22W MS 840 WT LEDV
SVG (14.65 KB)
BIM Revit 3D
Downlight-Universal
ZIP (952.35 KB)
CAD STEP 3D
DL UNIV D300
STEP (2.53 MB)
EAN SEG-nummer STK-nummer EFO-Nr.
4099854541377 7478245 941471870 3240872
