TRUSYS UNIVERSAL

TRUSYS UNIV P 50W 840 VW OP PS

GTIN: 4099854496561 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Ratkaisu kunnostukseen: soveltuu nykyisiin valaisinkiskojärjestelmiin
  • Helppo asentaa, kytkentään ei tarvita työkaluja
  • Energiaa säästävä ja kustannustehokas
  • Monikäyttöinen laajan valovirta- ja avauskulmavaihtoehtojen ansiosta
Käyttökohteet
  • Korvaa suoraan loistelampulla varustetut valaisimet
  • Teollisuushallit, korkeavarastot, rautakaupat
  • Alennusmyymälät, supermarketit
Tuoteominaisuudet
  • Multi Lumen -toiminto: säädettävä valoteho
  • Avauskulmat: 120° (VW), 90° (W), 60° (N), 30° (VN)
  • Napsautetaan paikoilleen kätevillä napsautuspainikkeilla
  • Valotehokkuus: jopa 185 lm/W
  • Käyttöikä (L80-B10): jopa 100 000 tuntia (25 °C:ssa)
  • Värin alkuyhdenmukaisuus: = 3 SDCM
Tekniset varusteet
  • Erilaisia tarvikkeita saatavilla
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 50 W / 40 W / 30 W / 20 W
Nimellisjännite 220…240 V
Verkkotaajuus 0/50/60 Hz
Nimellisvirta 230mA / 180mA / 135mA / 90 mA
Käynnistysvirtapiikki 22.6 A
Käynnistysvirran aika Th50 247 µs
Valaisimien enimmäislukumäärä per B16 14
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 13
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 21
Tehokerroin (cos φ) ≥0,90
Harmoninen kokonaissärö (THD) < 15 %
Iskunkestävyysluokka I
Toimintatapa Kiinteä LED-virtalähde
Fotometriset tiedot
Valovirta 8150 lm / 6600 lm / 5040 lm / 3300 lm
Valotehokkuus 163 lm/W / 165 lm/W / 168 lm/W
Värilämpötila 4000 K
Valon väri (EN 12464-1) Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) < 3 sdcm
Matala välkyntä Kyllä
Välkyntä-arvo Pst LM <1
Stroboskooppi-ilmiön mitta-arvo SVM <0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 120 °
Adjustable attributes
Nimellisteho Värilämpötila Valovirta Valotehokkuus
50 W 4000 K 8150 lm 163 lm/W
40 W 4000 K 6600 lm 165 lm/W
30 W 4000 K 5040 lm 168 lm/W
20 W 4000 K 3300 lm 165 lm/W
MITAT JA PAINO
Pituus 1504,00 mm
Korkeus 35,00 mm
Leveys 68,00 mm
Tuotteen paino 1570,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Valkoinen
Rungon väri Valkoinen
RAL-värikoodi RAL 9003
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Polycarbonate (PC)
Valopinnan materiaali Polykarbonaatti
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+40 °C
Varastointilämpötila -40…+80 °C
Kytkentätapa Plug-in-liitäntä
Kotelointiluokka IP20
IK-luokka (iskunkestävyys) [PIM] IK02
Himmennettävä Ei
Kiinnitystapa Pinta/riippu
Asennuspaikka Kiinnityskisko
Käyttöympäristö Sisäkäyttöön
Suunnattava Ei
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 120000 h 1)
Käyttöikä L80/B10 @ 25 °C 100000 h 1)
Käyttöikä L90/B10 @ 25 °C 54000 h
Kytkentäkertojen määrä 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 500mA / 400mA / 300mA / 200 mA
Liitäntälaite - toisiorippelivirta < 5 %
TURVAVALAISTUS
Turvavalaistuksen tyyppi (EL) Sisältää EL-sertifioidun ohjaimen (0 Hz / DC-käyttö keskusakkukäyttöä varten)
Turvavalaisimen testaustapa Ei ole
Teho turvavalaistustilassa 50 W
Valovirta turvavalaistustilassa 8150 lm
SERTIFIKAATIT JA STANDARDIT
Standardit CE, CB, UKCA, ENEC, TÜV, EAC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Ei vaihdettavissa
MUUT LISÄTIEDOT
Lisätty toiminto MULTI SELECT
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1), N,N-Dimethylformamide (68-12-2)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854496561 Yksikköpakkaus
1		 80 mm x 1,525 mm x 93 mm 1900.00 g 11.35 dm³
4099854496578 Kuljetuslaatikko
4		 1,545 mm x 335 mm x 122 mm 9260.00 g 63.14 dm³
Käyttöohje / turvallisuusohjeet
UI TRUSYS UNIVERSAL
PDF (3.85 MB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
Legal insert
PDF (843.77 KB)
Lakitiedot
Safety Insert G11205497
PDF (178.17 KB)
Vaatimustenmukaisuusvakuutukset
CE declaration TRUSYS UNIVERSAL
PDF (299.52 KB)

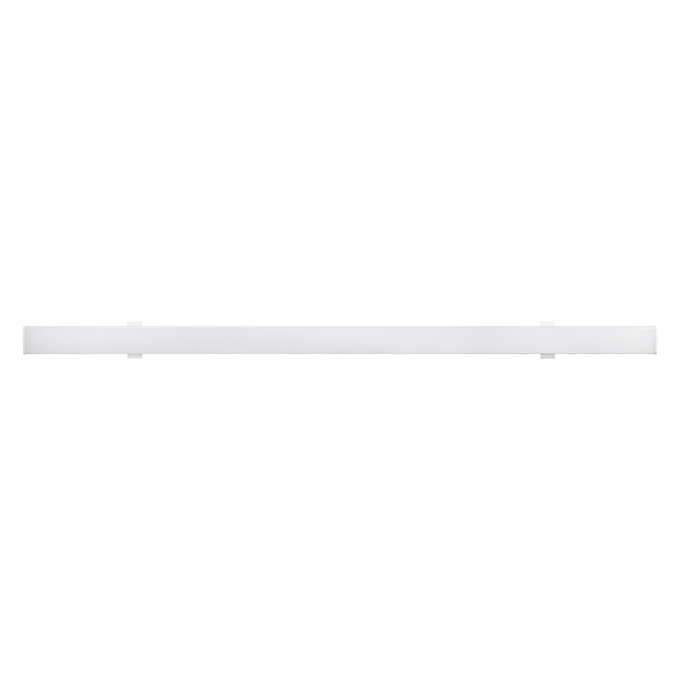

Tuotekuva: valkoinen tausta, pystyasennossa
TRUSYS UNIVERSAL OPAL
JPG (710.21 KB)

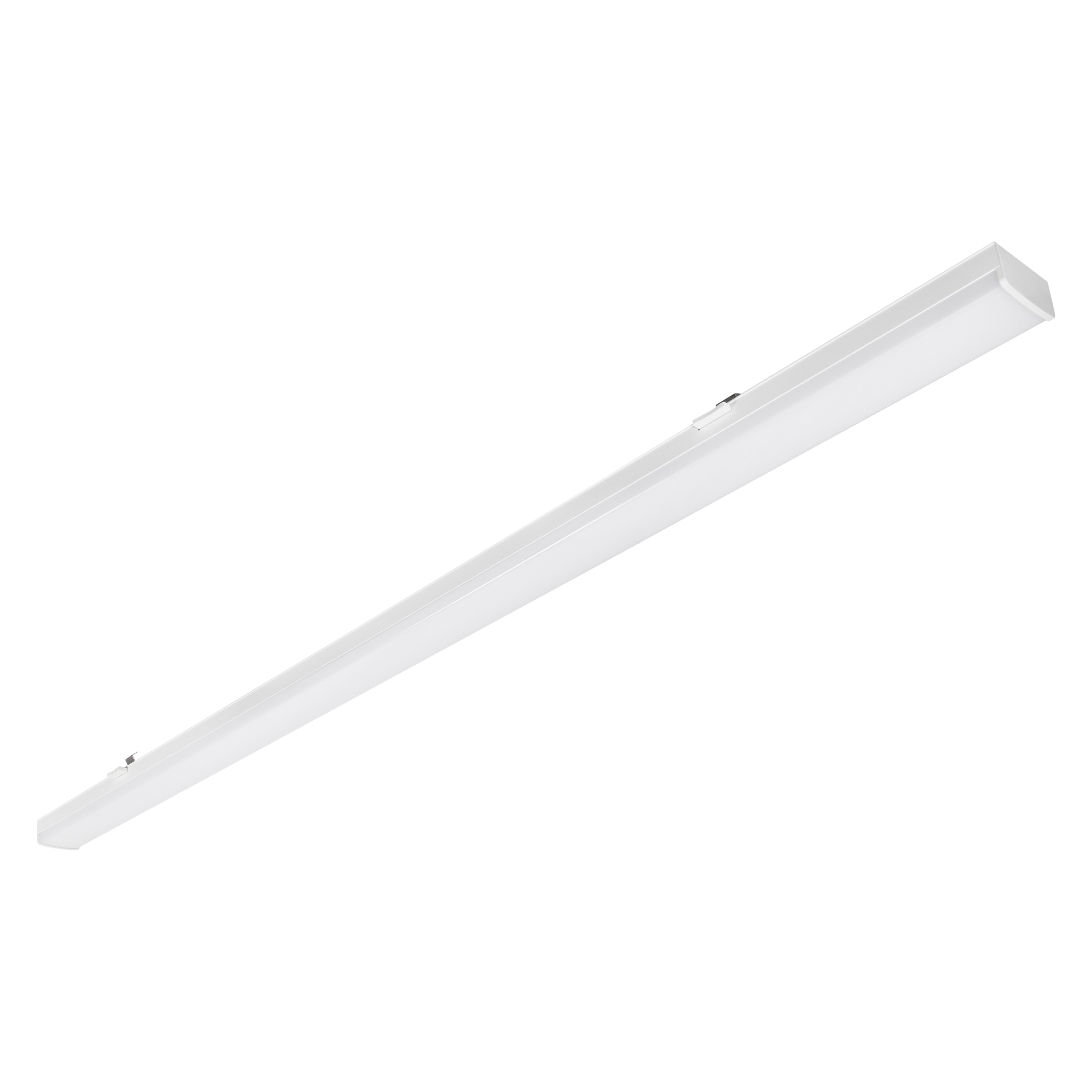

Tuotekuva: valkoinen tausta, tila
TRUSYS UNIVERSAL OPAL
JPG (959.78 KB)

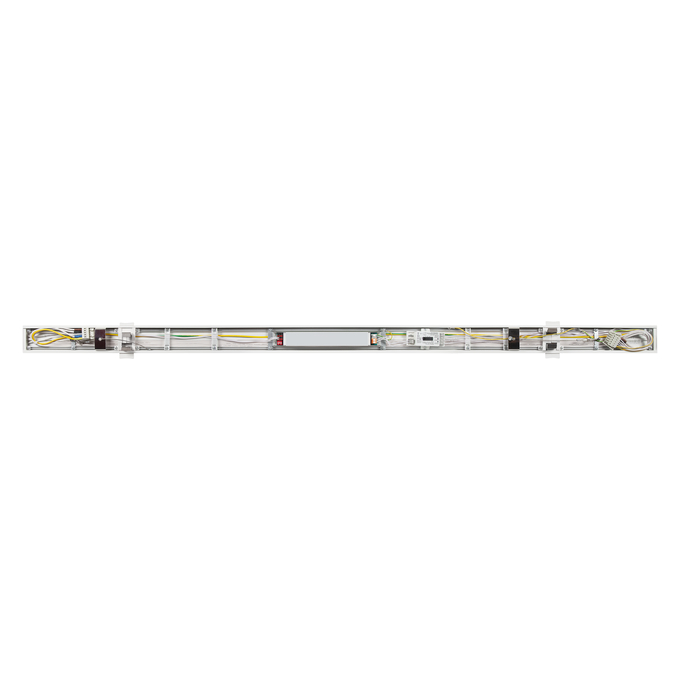

Tuotekuva: valkoinen tausta, tila
TRUSYS UNIVERSAL OPAL
JPG (783.65 KB)
Tuotelinjapiirros kirjaimilla
TRUSYS UNIVERSAL OPAL
SVG (21.41 KB)
Tuotelinjapiirros numeroilla
TRUSYS UNIVERSAL OPAL
SVG (28.31 KB)
Tuotelinjapiirros - tekninen
TRUSYS UNIVERSAL OPAL
SVG (17.82 KB)
Katalogin tiedot 1
TRUSYS UNIVERSAL P
PNG (44.57 KB)
Katalogin tiedot 2
TRUSYS UNIVERSAL P
PNG (53.9 KB)
Katalogin tiedot 3
TRUSYS UNIVERSAL P
PNG (100.15 KB)
Katalogin tiedot 4
TRUSYS UNIVERSAL P
PNG (62.01 KB)
Katalogin tiedot 5
TRUSYS UNIVERSAL P
PNG (76 KB)
IES-tiedosto (IES)
TRUSYS UNIV P 50W 840 VW OP PS
IES (14.43 KB)
LDT-tiedosto (Eulumdat)
TRUSYS UNIV P 50W 840 VW OP PS
LDT (11.62 KB)
UGR-tiedosto (UGR-taulukko)
TRUSYS UNIV P 50W 840 VW OP PS
PNG (62.3 KB)
Valonjakokäyrä, tyyppi kartio
TRUSYS UNIV P 50W 840 VW OP PS
SVG (11.43 KB)
Valonjakokäyrä, tyyppi polar
TRUSYS UNIV P 50W 840 VW OP PS
SVG (19.99 KB)
BIM Revit 3D
TruSys Universal
ZIP (3.77 MB)
CAD STEP 3D
TRUSYS UNIV OP
STEP (924.29 KB)
EAN ELDAS-numero
4099854496561 941322960
