URBAN WALL VARIO

UB WALL VARIO RD P 29W ML 82227 BK

GTIN: 4099854659683 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Erittäin monipuolinen luminaire Kaikenkattava ominaisuuspaketti moniin valaistustehtäviin
  • Upea teollinen muotoilu suljetun ja tyylikkään muotoilun ansiosta
  • Kestävä ja lujatekoinen, valmistettu korkealaatuisista materiaaleista, sopii ulkokäyttöön myös vaativissa ympäristöolosuhteissa
  • Energiatehokas valittavien tehoportaiden ja päivänvalotunnistuksen ansiosta (ei DALI-malleissa)
Käyttökohteet
  • Ulkokäyttö (IP65)
  • Seinäasennus
  • Julkisivuvalaistus
  • Hotellin sisäänkäyntialue
  • Kävelytievalaistus
  • Liike-, teollisuus- ja asuinalueet
Tuoteominaisuudet
  • Monivärinen: 2 eri värilämpötilaa valittavissa integroidulla kytkimellä

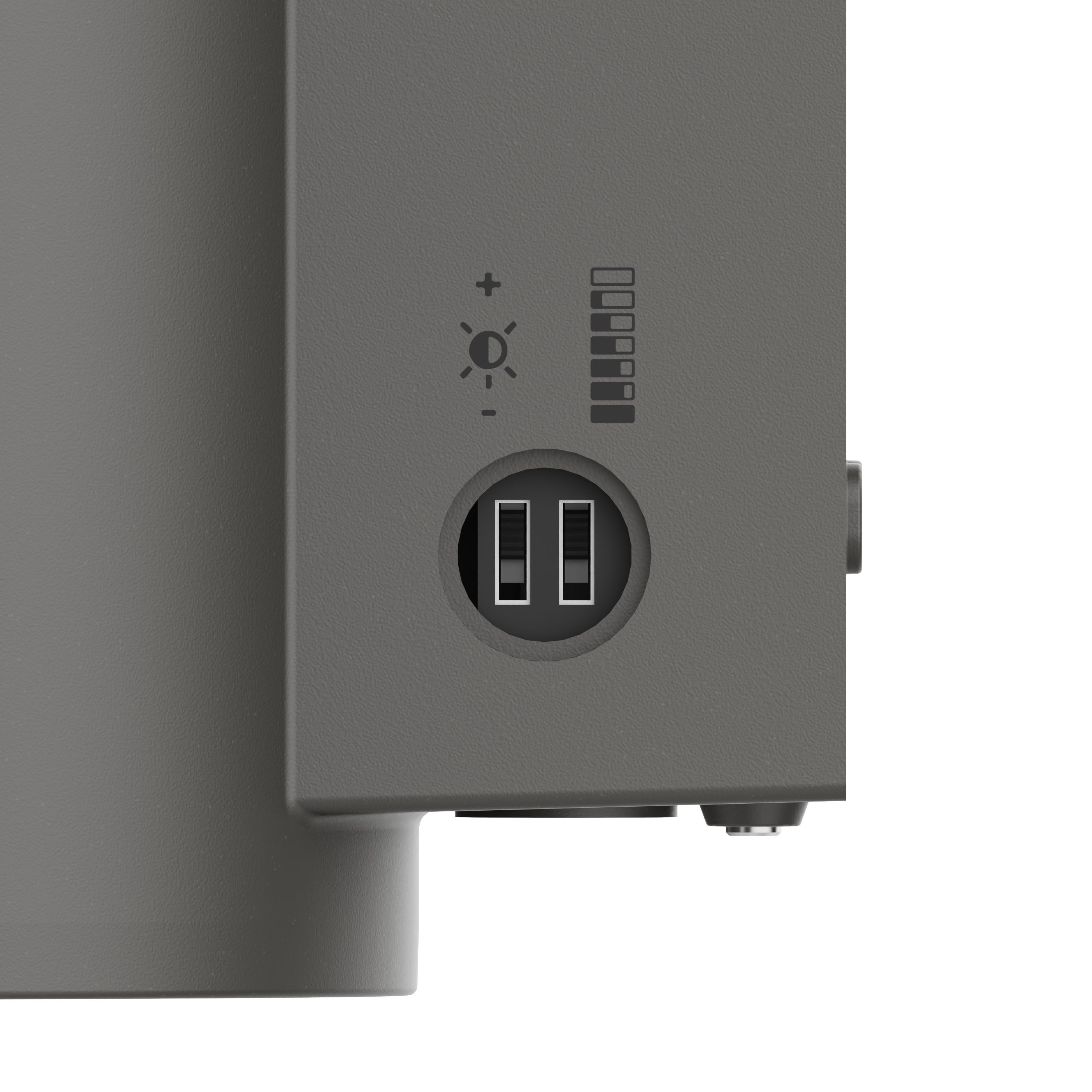

  • Moniluumeninen: tehon valinta 3 vaiheessa (100 %, 70 %, 50 %) integroidulla kytkimellä (päälle/pois-versiot).

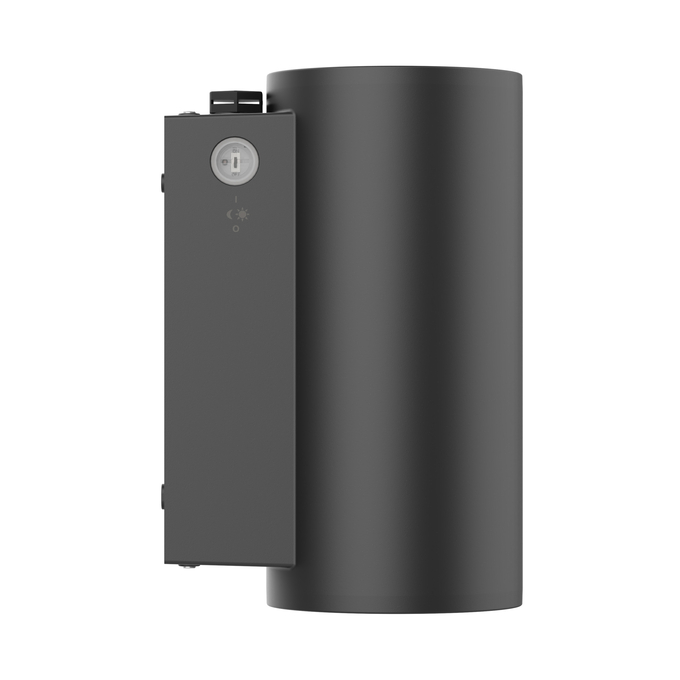

  • Päivä-/yöanturi: Automaattinen päälle- ja poiskytkentä päivänvalotunnistuksen avulla (päälle/pois-versiot).
  • Valittava valonlähde (ylös- ja/tai alaspäin) integroidulla kytkimellä
  • Säteilykulman valinta vaihdettavilla heijastimilla: leveä valokeila 55° (esiasennettu) / kapea valokeila 30° (sisältää lisävarusteen).
  • Kotelointiluokka: IP65
  • Korroosionkestävyys C4 perustuu 1 000 tunnin suolasumutestiin
  • Integroitu huohotin estämään kondenssin syntymistä valaisimen sisälle
  • Saatavilla kotelon väreissä: harmaa (kuten RAL7022) ja musta (kuten RAL9017)
Tekniset varusteet
  • Vaihdettavat heijastimet, joissa on kapea valokeila (30°), sisältyvät hintaan
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
  • Suojausluokan I tuote. Kaikki sähköä johtavat metalliset kotelon osat, jotka voivat ottaa vastaan ​​jännitettä käytön tai huollon aikana vian sattuessa, on kytkettävä jatkuvasti suojamaadoitusjohtimeen.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 29 W / 22 W / 14,5 W 1)
Nimellisjännite 220…240 V
Verkkotaajuus 50/60 Hz
Nimellisvirta 135,000 mA
Käynnistysvirtapiikki 40.6 A
Käynnistysvirran aika Th50 3.5 µs
Valaisimien enimmäislukumäärä per B16 18
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 14
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 23
Tehokerroin (cos φ) > 0,9
Harmoninen kokonaissärö (THD) < 20 %
Iskunkestävyysluokka I
Syöksyvirrankestävyys L - N välillä 1000 V
Toimintatapa Elektroninen liitäntälaite
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Fotometriset tiedot
Valovirta 2600 lm / 2040 lm / 1370 lm 1)
Valotehokkuus 90 lm/W / 93 lm/W / 94 lm/W 1)
Värilämpötila 2200 K / 2700 K
Valon väri (EN 12464-1) Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Valovoima 1780 cd
Välkyntä-arvo Pst LM < 1
Stroboskooppi-ilmiön mitta-arvo SVM < 0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 55 °
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Adjustable attributes
Nimellisteho Värilämpötila Valovirta Valotehokkuus
29W 2700K 2600lm 90lm/W
29W 2200K 2450lm 84lm/W
22W 2700K 2040lm 93lm/W
22W 2200K 1930lm 88lm/W
14.5W 2700K 1370lm 94lm/W
14.5W 2200K 1300lm 90lm/W
MITAT JA PAINO
Pituus 168,00 mm
Korkeus 250,00 mm
Leveys 120,00 mm
Tuotteen paino 2800,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Musta
Rungon väri Musta
RAL-värikoodi RAL 9017
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Karkaistu lasi
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -40…+45 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Liitin, 3-napainen (L, N, PE)
Kotelointiluokka IP65
IK-luokka (iskunkestävyys) [PIM] IK08
Korroosionkestävyysluokka (EN 12944) C4
Himmennettävä Ei
Kiinnitystapa Pinta
Asennuspaikka Seinään
Käyttöympäristö Ulkokäyttöön
Mukana valonlähde Kyllä
Vaihdettava valonlähde Kyllä
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 109000 h 1)
Käyttöikä L80/B10 @ 25 °C 100000 h 1)
Käyttöikä L90/B10 @ 25 °C 100000 h
Kytkentäkertojen määrä 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 700 mA
TUNNISTIN
Tunnistintyyppi Valokenno
Tunnistintekniikka Valokenno
TURVAVALAISTUS
Turvavalaisimen testaustapa Ei ole
SERTIFIKAATIT JA STANDARDIT
Standardit CE, UKCA, ENEC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Vain ammattilaisen toimesta
MUUT LISÄTIEDOT
Tuotehuomautus Available from December 2025
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854659683 Yksikköpakkaus
1		 166 mm x 211 mm x 366 mm 3213.00 g 12.82 dm³
4099854659690 Kuljetuslaatikko
4		 436 mm x 345 mm x 394 mm 13752.00 g 59.27 dm³
Käyttöohje / turvallisuusohjeet
G11245508 URBAN WALL VARIO
PDF (3.65 MB)
Lakitiedot
Safety Insert G11205497
PDF (178.17 KB)
Lakitiedot
G11251185_LI_MF_T
PDF (846.77 KB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
G11260315_LSI INSERT_UB WALL VARIO
PDF (2.21 MB)
Vaatimustenmukaisuusvakuutukset
URBAN WALL VARIO
PDF (447.3 KB)

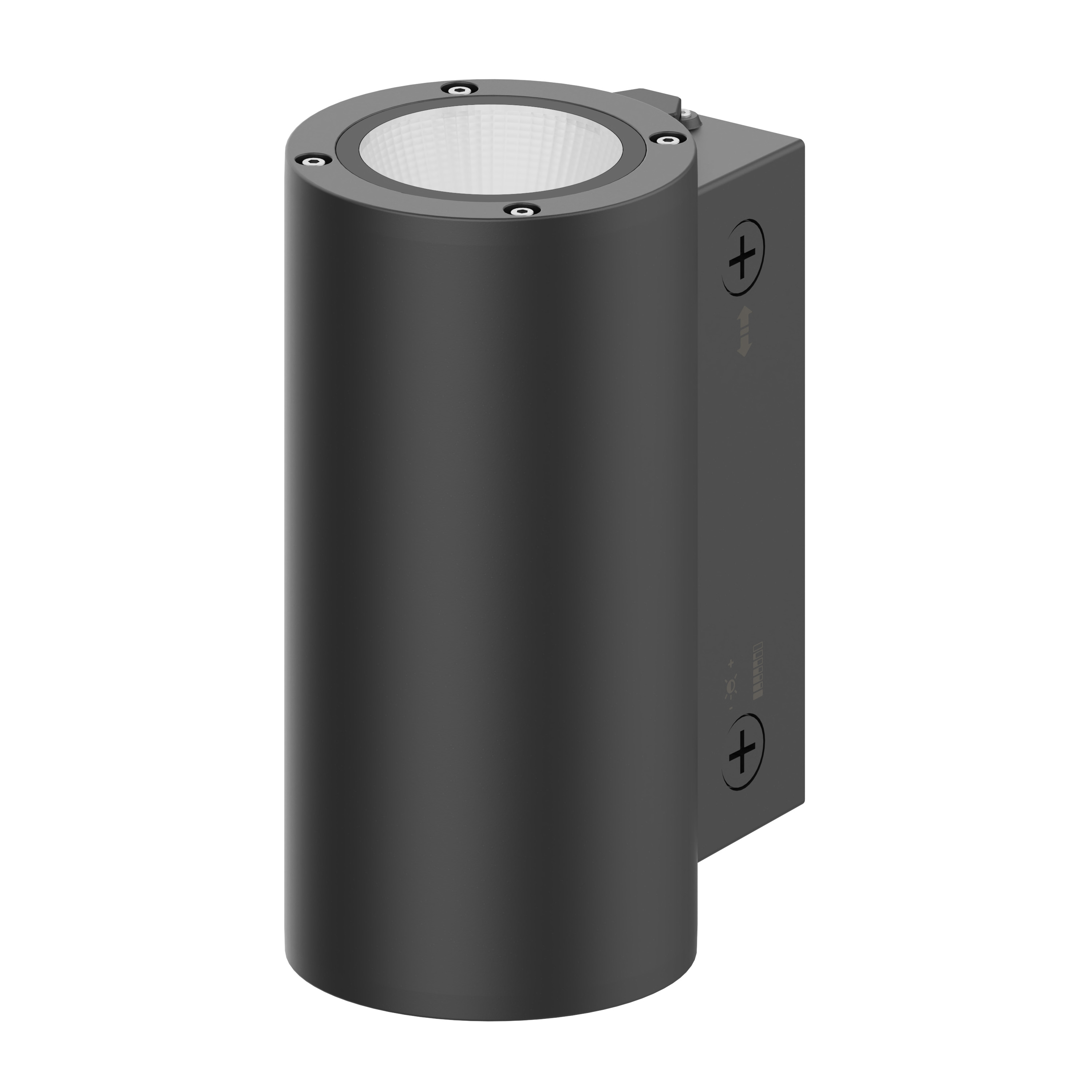

Tuotekuva: valkoinen tausta, diagonaali
URBAN WALL VARIO
JPG (398.56 KB)
Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
URBAN WALL VARIO
JPG (457.23 KB)

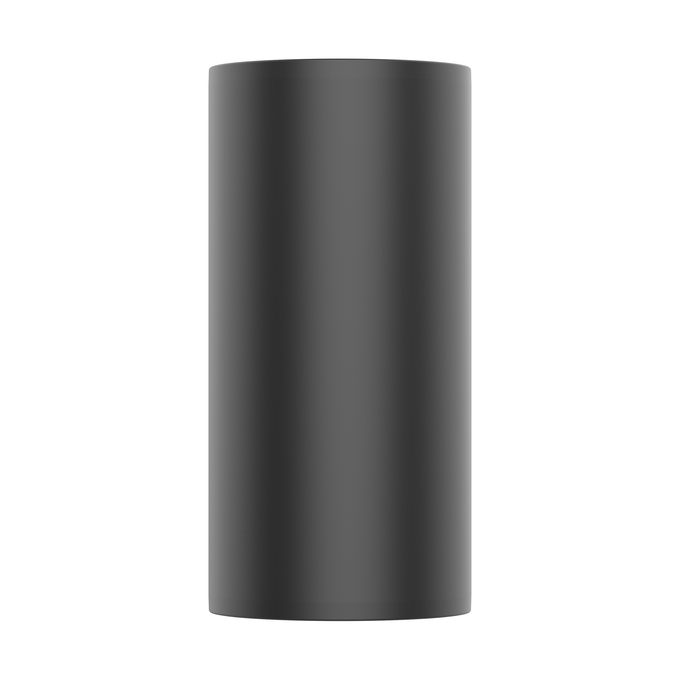

Tuotekuva: valkoinen tausta, pystyasennossa
URBAN WALL VARIO
JPG (486.37 KB)

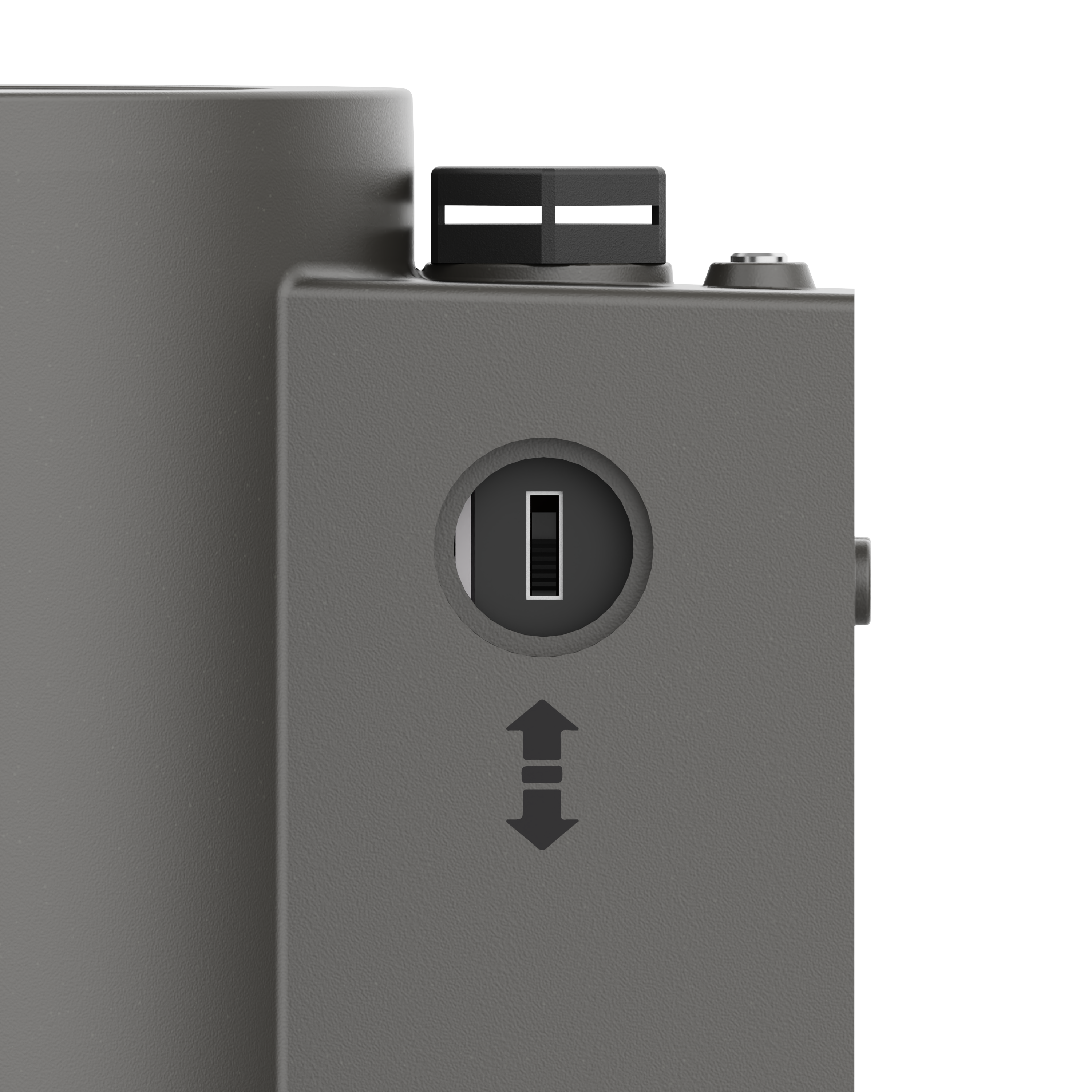

Tuotekuva: valkoinen tausta, sisänäkymä
