URBAN WALL VARIO DALI

UB WALL VARIO DA RD P 27W 83040 BK

GTIN: 4099854659843 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Erittäin monipuolinen luminaire Kaikenkattava ominaisuuspaketti moniin valaistustehtäviin
  • Upea teollinen muotoilu suljetun ja tyylikkään muotoilun ansiosta
  • Kestävä ja lujatekoinen, valmistettu korkealaatuisista materiaaleista, sopii ulkokäyttöön myös vaativissa ympäristöolosuhteissa
  • Energiatehokas valittavien tehoportaiden ja päivänvalotunnistuksen ansiosta (ei DALI-malleissa)
Käyttökohteet
  • Ulkokäyttö (IP65)
  • Seinäasennus
  • Julkisivuvalaistus
  • Hotellin sisäänkäyntialue
  • Kävelytievalaistus
  • Liike-, teollisuus- ja asuinalueet
Tuoteominaisuudet
  • Monivärinen: 2 eri värilämpötilaa valittavissa integroidulla kytkimellä
  • Valittava valonlähde (ylös- ja/tai alaspäin) integroidulla kytkimellä
  • Säteilykulman valinta vaihdettavilla heijastimilla: leveä valokeila 55° (esiasennettu) / kapea valokeila 30° (sisältää lisävarusteen).
  • Kotelointiluokka: IP65
  • Korroosionkestävyys C4 perustuu 1 000 tunnin suolasumutestiin
  • Integroitu huohotin estämään kondenssin syntymistä valaisimen sisälle
  • Saatavilla kotelon väreissä: harmaa (kuten RAL7022) ja musta (kuten RAL9017)
  • Saatavana ON/OFF- tai IoT-Ready DALI-2-mallit
Tekniset varusteet
  • Vaihdettavat heijastimet, joissa on kapea valokeila (30°), sisältyvät hintaan
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
  • Suojausluokan I tuote. Kaikki sähköä johtavat metalliset kotelon osat, jotka voivat ottaa vastaan ​​jännitettä käytön tai huollon aikana vian sattuessa, on kytkettävä jatkuvasti suojamaadoitusjohtimeen.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 27,00 W 1)
Nimellisjännite 220…240 V
Verkkotaajuus 50/60 Hz
Nimellisvirta 120,000 mA
Käynnistysvirtapiikki 35,6 A
Käynnistysvirran aika Th50 2.48 µs
Valaisimien enimmäislukumäärä per B16 21
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 16
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 26
Tehokerroin (cos φ) > 0,9
Harmoninen kokonaissärö (THD) < 20 %
Iskunkestävyysluokka I
Syöksyvirrankestävyys L - N välillä 1000 V
Toimintatapa Elektroninen liitäntälaite
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Fotometriset tiedot
Valovirta 2700 lm 1)
Valotehokkuus 100 lm/W 1)
Värilämpötila 3000 K / 4000 K
Valon väri (EN 12464-1) Lämpimän valkoinen, Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Valovoima 1850 cd
Välkyntä-arvo Pst LM < 1
Stroboskooppi-ilmiön mitta-arvo SVM < 0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 55 °
1) Mahdolliset valovirta ja tehotiedot löytyvät taulukosta
Adjustable attributes
Nimellisteho Värilämpötila Valovirta Valotehokkuus
27W 4000K 2700lm 100lm/W
27W 3000K 2550lm 94lm/W
MITAT JA PAINO
Pituus 170,00 mm
Korkeus 254,00 mm
Leveys 120,00 mm
Tuotteen paino 2700,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Musta
Rungon väri Musta
RAL-värikoodi RAL 9017
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Karkaistu lasi
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+45 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Terminal, 5-Pole (L, N, PE, DA+, DA-)
Kotelointiluokka IP65
IK-luokka (iskunkestävyys) [PIM] IK08
Korroosionkestävyysluokka (EN 12944) C4
Himmennettävä Kyllä
Type of dimming [GMS] DALI-2
Kiinnitystapa Pinta
Asennuspaikka Seinään
Käyttöympäristö Ulkokäyttöön
Mukana valonlähde Kyllä
Vaihdettava valonlähde Kyllä
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 100000 h 1)
Käyttöikä L80/B10 @ 25 °C 100000 h 1)
Käyttöikä L90/B10 @ 25 °C 100000 h
Kytkentäkertojen määrä 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 700 mA
TURVAVALAISTUS
Turvavalaisimen testaustapa Ei ole
SERTIFIKAATIT JA STANDARDIT
Standardit CE, UKCA, ENEC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Vain ammattilaisen toimesta
MUUT LISÄTIEDOT
Tuotehuomautus Available from December 2025
Lisätty toiminto VIVARES
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854659843 Yksikköpakkaus
1		 166 mm x 211 mm x 366 mm 3113.00 g 12.82 dm³
4099854659850 Kuljetuslaatikko
4		 436 mm x 345 mm x 394 mm 13352.00 g 59.27 dm³
Käyttöohje / turvallisuusohjeet
G11245508 URBAN WALL VARIO
PDF (3.65 MB)
Lakitiedot
Safety Insert G11205497
PDF (178.17 KB)
Lakitiedot
G11251403_LI_MG_T
PDF (859.43 KB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
G11260315_LSI INSERT_UB WALL VARIO
PDF (2.21 MB)
Vaatimustenmukaisuusvakuutukset
URBAN WALL VARIO
PDF (447.3 KB)
Tuotekuva: valkoinen tausta, diagonaali
URBAN WALL VARIO
JPG (398.56 KB)
Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
URBAN WALL VARIO
JPG (457.23 KB)
Tuotekuva: valkoinen tausta, pystyasennossa
URBAN WALL VARIO
JPG (486.37 KB)
Tuotelinjapiirros kirjaimilla
UB WALL VARIO DA RD P
SVG (31.01 KB)
Tuotelinjapiirros numeroilla
UB WALL VARIO DA RD P
SVG (34.09 KB)
Tuotelinjapiirros - tekninen
UB WALL VARIO DA RD P
SVG (24.94 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 830 BK 30D Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 830 BK 30D Up Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 830 BK 55D Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 830 BK 55D Up Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 840 BK 30D Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 840 BK 30D Up Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 840 BK 55D Down
IES (25.61 KB)
IES-tiedosto (IES)
UB WL VARIO DA RD 27W 840 BK 55D Up Down
IES (25.61 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 830 BK 30D Down
LDT (19.09 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 830 BK 30D Up Down
LDT (21.1 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 830 BK 55D Down
LDT (18.91 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 830 BK 55D Up Down
LDT (21.67 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 840 BK 30D Down
LDT (18.91 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 840 BK 30D Up Down
LDT (21.28 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 840 BK 55D Down
LDT (15.5 KB)
LDT-tiedosto (Eulumdat)
UB WL VARIO DA RD 27W 840 BK 55D Up Down
LDT (22.1 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 830 BK 30D Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 830 BK 30D Up Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 830 BK 55D Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 830 BK 55D Up Down
SVG (15.42 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 840 BK 30D Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 840 BK 30D Up Down
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 840 BK 55D Down
SVG (15.43 KB)
Valonjakokäyrä, tyyppi kartio
UB WL VARIO DA RD 27W 840 BK 55D Up Down
SVG (15.42 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 830 BK 30D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 830 BK 30D Up Down
SVG (18.81 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 830 BK 55D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 830 BK 55D Up Down
SVG (19.71 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 840 BK 30D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 840 BK 30D Up Down
SVG (18.81 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 840 BK 55D Down
SVG (17.56 KB)
Valonjakokäyrä, tyyppi polar
UB WL VARIO DA RD 27W 840 BK 55D Up Down
SVG (19.71 KB)
BIM Revit 3D
Urban-Wall-Vario
ZIP (2.59 MB)
CAD STEP 3D
UB WALL VARIO RD
STEP (1.1 MB)
Sovelluskuvat Getty
URBAN WALL VARIO modern office building
JPG (15.3 MB)
Sovelluskuvat Getty

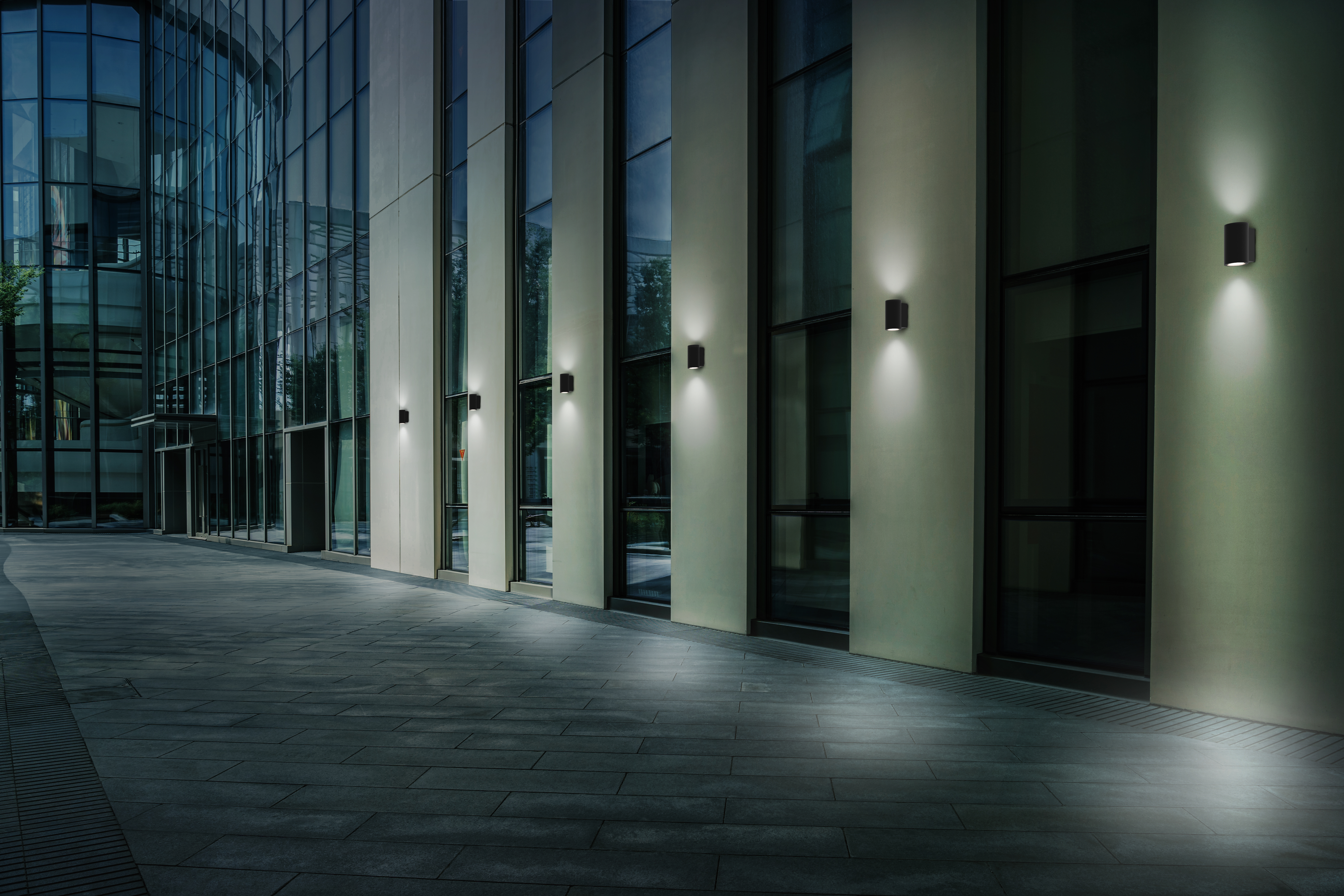

URBAN WALL VARIO industrial office architecture
