OTi DALI 10/220…240/700 NFC

OPTOTRONIC© Intelligent – DALI NFC S

GTIN: 4062172250269 Pakkaamaton / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Versatile DALI window driver due to flexible output characteristic
Locking and unlocking of luminaire/driver data
Easy and fast output current setting via NFC
Very high efficiency
High-quality dimming of 1…100 % by amplitude dimming
DALI-2 certified incl. Parts 251, 252, 253

Käyttökohteet

Suitable for downlights, spotlights and LED panels
Suitable for use in luminaires with flexible current setting
Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
Suitable for indoor SELV installations
Suitable for luminaires of protection classes I and II

Tuoteominaisuudet

Supply voltage: 220…240 V
Line frequency: 0 Hz, 50…60 Hz
Line voltage: 198…264 V
According to EN 61347-1, 61347-2-13, 62384
RI suppression according to EN 55015:2007+A1:2007/CDN
Immunity according to EN 61547
Type of protection: IP20

SÄHKÖTEKNISET TIEDOT

Nimellisteho	10,00 W
Nimellinen toisioteho	10 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	2.5…45 V ²⁾
Syöttöjännite AC	198…264 V ³⁾
Tasajännite	176…276 V
U-OUT (toimintajännite)	60 V
Nimellinen toisiovirta	150…700 mA ⁴⁾
Käynnistysvirtapiikki	< 5 A ⁵⁾
Toisiovirran toleranssi	+/- 3 %
Rippelivirta (100 Hz)	< 2 % ⁶⁾
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	15 % ⁷⁾
Tehokerroin (cos φ)	0,98 ⁸⁾
Tehohäviö	3,5 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	80
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	130
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	-
Max. Jännitepiikki välillä L/N ja PE	2 kV
Syöksyvirrankestävyys L - N välillä	1 kV
Välkyntä-arvo Pst LM	≤1

¹⁾ Osakuorma 1,5…10 W
²⁾ Enintään 60 V
³⁾ Sallittu jännitealue
⁴⁾ +/- 3 %
⁵⁾ Leveys = 100 µs (mitattu 50 % huippuarvo)
⁶⁾ Rippeli keskimäärin 100 Hz:llä
⁷⁾ Täydellä kuormalla, 220…240 V, 50 Hz / Puoliteholla, 220…240 V, 50 Hz
⁸⁾ Pmax, 220…240 V, 50 Hz / 50 % Pmax, 220…240 V, 50 Hz

Fotometriset tiedot

Välkyntä-arvo Pst LM	≤1
Stroboskooppi-ilmiön mitta-arvo SVM	≤0.4

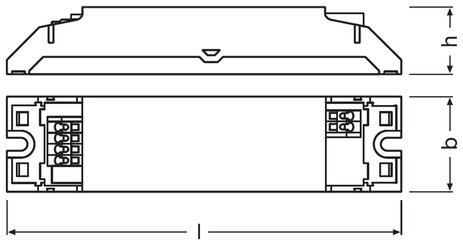

MITAT JA PAINO

Pituus	124,00 mm
Kiinnitysreikien etäisyys, pituus	115,0 mm
Leveys	31,00 mm
Leveys (sis. pyöreät valaisimet)	31.00 mm
Korkeus	21,00 mm
Korkeus (sis. sylinterivalaisimet)	21.00 mm
Syöttöjohtimien poikkipinta-ala	0.2…1.5 mm² ¹⁾
Ulostulojohtimien poikkipinta-ala	0.2…1.5 mm² ¹⁾
Syöttöjohtimien kuorintapituus	8.0…9.1 mm
Ulostulojohtimien kuorintapituus	8.0…9.1 mm
Tuotteen paino	58,00 g

¹⁾ Kiinteät tai taipuisat johtimet

VÄRIT JA MATERIAALIT

Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C
Tc-mittauspisteen enimmäislämpötila	75 °C ¹⁾
Kotelon korkein lämpötila	110 °C
Sallittu ilman kosteusprosentti	5…85 % ²⁾

¹⁾ Enintään Tc-pisteessä
²⁾ Enintään 56 päivää/vuosi 85 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h, 100000 h ¹⁾

¹⁾ T_c = 75 °C, 0,2 %/1 000 h vikasuhde / T_c = 65 °C, 0,1 %/1 000 h vikasuhde

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	DALI-2
Himmennysalue	1…100 % ¹⁾
Ylikuumenemissuoja	Automaattinen vaihtosuuntaus
Ylikuormitussuojaus	Automaattinen vaihtosuuntaus
Oikosulkusuojaus	Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

¹⁾ Max. nimellisvirralle

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	ENEC 10, VDE, EMC, EL, CE, DALI-2, CCC
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti, EN 62386:n mukaisesti, IEC 62386-101:Ed2:n mukaisesti, IEC 62386-102:Ed2:n mukaisesti, IEC 62386-207:Ed1:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20
Energiatehokkuusluokka	A1

LOGISTISET TIEDOT

Varastointilämpötila

-40…+85 °C

Energiamerkintä tiedot EU 2019/2015 -mukaisesti

Yhdistetyn valonlähteen tehonkulutus valmiustilassa

≤0.15 W

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
