TUOTETIEDOT
Tuote-edut
- Long lamp life
- No adverse effect from frequent on/off switching
- Automatic restart after lamp replacement
- Perfect lamp start for applications with motion sensors
- Separate installations thanks to optional cable clamp for K2 and K3 casings
- VDE/VDE EMC certified system
Käyttökohteet
- Emergency lighting systems acc. to EN 50172 / DIN VDE 0108-100
- Open-plan offices, corridors and storage rooms
- Public buildings
- Suitable for luminaires of protection class I
Tuoteominaisuudet
- Supply voltage: 220…240 V
- Line voltage: 198…264 V
- Line frequency: 0 Hz | 50 Hz | 60 Hz
- Lamp start with optimum filament preheating
- Energy Efficiency Index EEI: A2 BAT
- Automatic shutdown of defective lamps and at end of life (EoL)
- Lamp operation: to EN 60929
- Safety: to EN 61347-2-3
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 59,00 W |
| Nimellisjännite | 220…240 V |
| Syöttöjännite AC | 198…264 V |
| Tasajännite | 176…276 V |
| U-OUT (toimintajännite) | 430 V |
| Verkkotaajuus | 50/60 Hz |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 11 1) |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 19 1) |
| Toimintataajuus | 40…50 kHz |
1) B-tyyppi
Valotekniset tiedot
| Käynnistysaika [PIM] | 1 s |
MITAT JA PAINO
| Pituus | 103,00 mm |
| Kiinnitysreikien etäisyys, pituus | 94,0 mm |
| Leveys | 67,00 mm |
| Leveys (sis. pyöreät valaisimet) | 67.00 mm |
| Korkeus | 31,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 31.00 mm |
| Syöttöjohtimien poikkipinta-ala | 0.5…1.5 mm² |
| Ulostulojohtimien poikkipinta-ala | 0.5…1.5 mm² |
| Tuotteen paino | 135,00 g |
VÄRIT JA MATERIAALIT
| Koteloinnin materiaali | Metalli |
| Rungon materiaali | Metalli |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 75 °C |
| Kotelon korkein lämpötila | 110 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 50000 h 1) |
1) Tc = 75 °C / 10 % vikaantumisosuus
MUUT OMINAISUUDET
| Himmennettävä | Ei |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 2.0 m / 1.0 m |
| Sopii valaisimiin, joiden kotelointiluokka | I, II |
| Viallisen lampun turvallinen poiskytkentä | EOL T.2 |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | VDE, VDE-EMC, ENEC 10, GOST, RCM |
| Standardit | EN 61347-2-3/IEC 61347-2-3:n mukaisesti, EN 55015:2006 + A1:2007/CISPR 15:n mukaisesti, EN 61000-3-2/IEC 61000-3-2:n mukaisesti, EN 61547/IEC 61547:n mukaisesti |
| Iskunkestävyysluokka | I/II |
| Kotelointiluokka | IP20 |
| Energiatehokkuusluokka | A2 |
| EEI – energiamerkki | A2 BAT |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4008321537041 | Pakkaamaton 1 |
135.00 g | ||
| 4008321537058 | Kuljetuslaatikko 20 |
355 mm x 96 mm x 220 mm | 3240.33 g | 7.50 dm³ |
Vaatimustenmukaisuusvakuutukset
334858_Declaration of conformity – QTP-FC
334858_Declaration of conformity – QTP-FC
Tuotekuva: valkoinen tausta, diagonaali
721508_QTP-FC 1X55/220-240
721508_QTP-FC 1X55/220-240

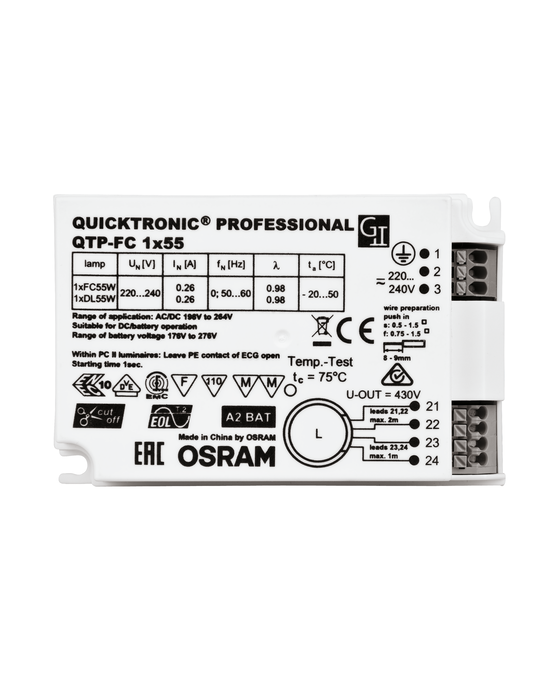

Tuotekuva: valkoinen tausta, vaakasuora
721637_QTP-FC 1X55/220-240
721637_QTP-FC 1X55/220-240
Tuotelinjapiirros kirjaimilla
47056_QUICKTRONIC QT-T/E EZ-TRONIC POPULAR EZ-T/E 1x13 1x18 1x26 2x13 2x18 2x26
47056_QUICKTRONIC QT-T/E EZ-TRONIC POPULAR EZ-T/E 1x13 1x18 1x26 2x13 2x18 2x26
Tuotelinjapiirros numeroilla
511946_QTP-FC 1x55
511946_QTP-FC 1x55
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero |
|---|---|---|---|---|
| 4008321537041 | 7980337 | 4030676 | 3351163 | 919441800 |
