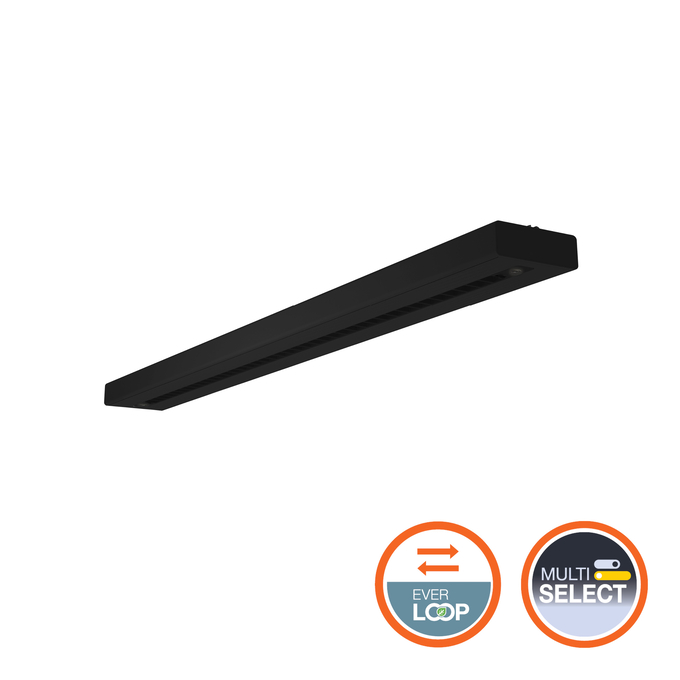

LN INV D 1200 P 40W 940 DAVR SN BK

LINEAR INDIVILED DIRECT 1200 DALI SENSOR

GTIN: 4099854371745 Faltschachtel / 1 Alle Verpackungen anzeigen

Datenblatt herunterladen

Vertrieb kontaktieren

5 Jahre Garantie

Tools

Fast Light Calculation Tool
Der schnellste Weg zur Planung von Beleuchtungsprojekten

PRODUKTDETAILS

Produktvorteile

Einfache Aufrüstbarkeit von Lichtquelle und Treiber (EVERLOOP-Design)
Homogene Lichtverteilung und reduzierte Blendwirkung (UGR ≤ 19) dank IndiviLED®-Optik
Hohe technische Leistung mit CRI90 und bis zu 131 lm/W
Symmetrische Lichtverteilung für ein breites Anwendungsspektrum
Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
Hohe Farbkonsistenz mit SDCM 3
Einfache Installation
Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
Geeignet für den Einsatz in Notbeleuchtungsapplikationen gemäß EN 60598-2-22
Vielfältige Montagemöglichkeiten durch unterschiedliches Zubehör

Anwendungsgebiete

Direkter Ersatz für Leuchten mit Leuchtstofflampen
Büros, Bildungseinrichtungen, öffentliche Einrichtungen
Einzelanwendung oder im Verbund als Lichtband
Direktbeleuchtung

Produkteigenschaften

Minimalistisches LEDVANCE SCALE-Design in einem Gehäuse aus stranggepresstem Aluminium, erhältlich in weiß und schwarz
Enthält EVERLOOP: Komfortabler Austausch von Lichtquelle und LED Treiber
PIR-Sensor mit Leader-Follower-Funktion
Kombinierte Tageslicht- und Bewegungserfassung
Individuelle Einstellung der Parameter mit Konfigurationssoftware oder Fernsteuerung
Verbindbar in ein nahtloses Lichtband mit Zubehör (Anbau- oder Abhängemontage)
Abgehängte Montage mit Abhängeset (separat zu bestellen)
Glühdrahtprüfung nach IEC 60695-2-12: 850 °C
5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Multi-Lumen-Funktion: programmierbarer DALI-2 Treiber

Technische Ausstattung

Abhängeset für Hängleuchten-Version erhältlich (separat zu bestellen)
Inline-, Eck- und Infill-Verbinder als separates Zubehör erhältlich
Durchgangsverdrahtungs-Set verfügbar

Sicherheitshinweise

Alle elektrischen Anschlüsse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden.
Vorsicht, Gefahr des elektrischen Schlages.
Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.

Referenzen / Verweise

Zur Garantie siehe www.ledvance.de/garantie

Elektrische Daten

Nennleistung	40 W / 34 W / 30 W / 25 W
Nennspannung	220…240 V
Netzfrequenz	0/50/60 Hz
Nennstrom	177…160…140…120 mA
Einschaltstrom	9.92 A
Einschaltstromdauer T_h50	360 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16	20
Max. Anz. Leucht. an Sicherungsaut. C10 A	20
Max. Anzahl der Leuchten Leitungsschutzschalter C16	32
Netzleistungsfaktor λ	> 0,90
Oberschwingungsgehalt	≤ 20 %
Schutzklasse	I
Betriebsart	Integrierter LED-Treiber

Photometrische Daten

Lichtstrom	4900 lm / 4300 lm / 3750 lm / 3150 lm
Lichtausbeute	123 lm/W / 126 lm/W / 125 lm/W
Farbtemperatur	4000 K
Lichtfarbe (Bezeichnung)	Kalt weiß
Farbwiedergabeindex Ra	≥90
Standardabweichung des Farbabgleichs	3 sdcm
Flimmerarm	Ja
Flimmer-Messgröße (Pst LM)	≤1
Messgröße für Stroboskop-Effekte (SVM)	≤0.4
Photobiologische Risikogruppe gemäß EN62778	RG1
Photobiologische Risikogruppe gemäß EN62471	RG0
Ausstrahlungswinkel	90 °
UGR	< 19

Adjustable attributes

Nennleistung	Farbtemperatur	Lichtstrom	Lichtausbeute
40 W	4000 K	4900 lm	123 lm/W
34 W	4000 K	4300 lm	126 lm/W
30 W	4000 K	3750 lm	125 lm/W
25 W	4000 K	3150 lm	126 lm/W

Maße & Gewicht

Länge	1210,00 mm
Höhe	43,00 mm
Breite	125,00 mm
Produktgewicht	3290,00 g

Materialien & Farben

Produktfarbe	Schwarz
Gehäusefarbe	Schwarz
Gehäusematerial	Aluminium
Material Abdeckung	Polymethylmethacrylat (PMMA)
Material der lichtemittierenden Fläche	Acrylglas (PMMA)
Glühdrahtprüfung nach IEC 60695-2-12	850 °C
Quecksilbergehalt der Lampe	0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich	-20…+50 °C
Lagertemperaturbereich	-20…+80 °C
Anschlussart	Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
Schutzart	IP20
Schutzklasse IK (Stoßfestigkeitsgrad)	IK06
Dimmbar	Ja
Art der Dimmung	DALI2
IoT-fähig	Unterstützt DALI Daten gemäß Part 251, 252, 253 ¹⁾
Montageart	Abgehängt/Anbau
Montageort	Decke
Anwendungsumgebung	Innenanwendungen
Justierbar	Nein
Mit Leuchtmittel	Ja
Austauschbare Lichtquelleneinheit	Ja

¹⁾ Internet of Things. Unterstützt die Datenübertragung per Gateway zu Cloud-basierten Monitoring-Plattformen wie LEDVANCE VIVARES Cloud

Lebensdauer

Lebensdauer L70/B50 bei 25 °C	100000 h ¹⁾
Lebensdauer L80/B10 bei 25 °C	70000 h ¹⁾
Lebensdauer L90/B10 bei 25 °C	35000 h
Anzahl der Schaltzyklen	25000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Vorschaltgerät

Ausgangsstrom	1400mA / 1300mA / 1200mA / 1100 mA
EVG - Ausgangs-Rippelstrom	≤ 5 %
Empfohlenes Vorschaltgerät	OSRAM type OTI DALI 50/220-240/1A4 NFC L

Sensor

Art des Sensors	Bewegung, Licht
Sensortechnik	Passiv-Infrarot/Fotozellen
Erfassungswinkel des Sensors	80 °
Sensor-gesteuerte Schaltzeit	10 s … 30 min
Erfassungsbereich des Bewegungssensors	1.7 m … 4 m

Zertifikate & Standards

Normen	CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen"	Nein
Ballwurfsicher	Nein
Austauschbare Lichtquelle (EPREL)	Durch den Endkunden

Zusätzliche Produktdaten

Zusatzfunktion	EVERLOOP, Programmable Multi Lumen
BEG förderfähig	Ja

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Menge der Edelmetalle	Enthält mindestens 1 mg
Mindestanteil an recyceltem Material in der Verpackung	80 % ¹⁾
Mindestanteil an recyceltem Material im Produkt	0 % ¹⁾
Recyclingfähigkeit des Produkts	Größtenteils recycelbares Produkt ¹⁾
Recyclingfähigkeit der Verpackung	Größtenteils recycelbare Verpackung ¹⁾
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind	Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil	Ja
Liste der besonders besorgniserregenden Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil	Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)

¹⁾ Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

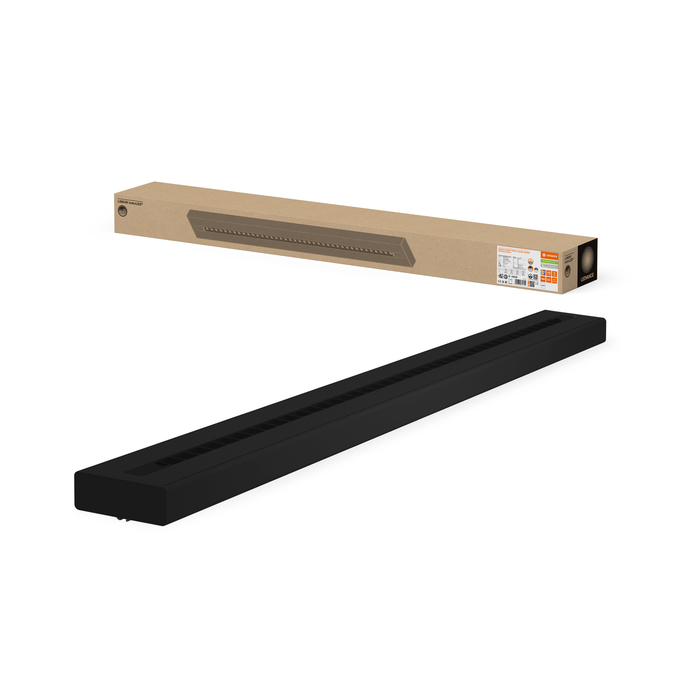

EAN	Verpackungseinheit (Stück pro Einheit)	Abmessungen (Länge x Breite x Höhe)	Bruttogewicht	Volumen
4099854371745	Faltschachtel 1	178 mm x 1,263 mm x 103 mm	3890.00 g	23.16 dm³
4099854371752	Versandschachtel 2	1,297 mm x 197 mm x 224 mm	9180.00 g	57.23 dm³
